YAGレーザマーカ/ヘッド(標準エリア) MD-H9810W
こちらの商品は、生産終了となりました。以下の推奨代替機種をご覧ください。
ご不明点は、お電話でもお伺いいたします。（フリーダイヤル：0120-716-516 お気軽にお問い合わせください）
規格認証への適合状況は、当社からの出荷日時点の情報となります。

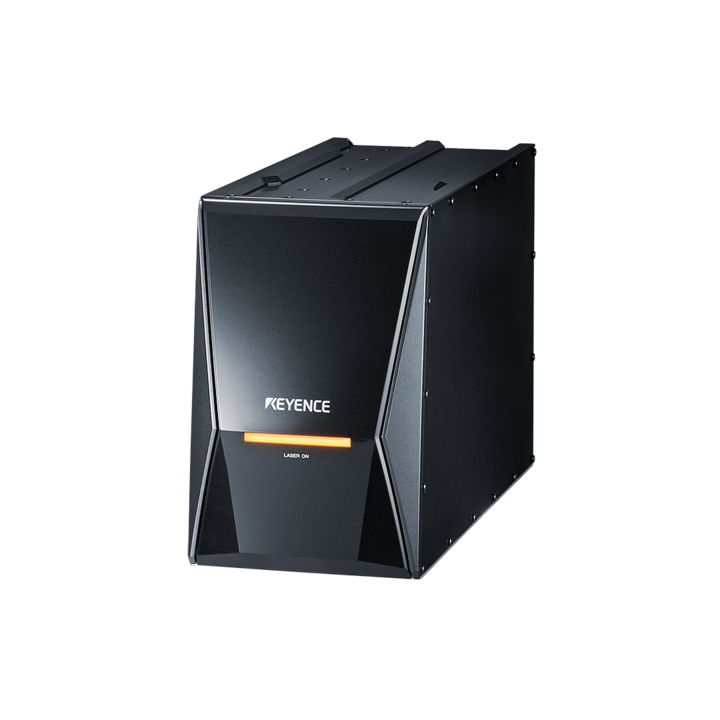

推奨代替機種
仕様
型式 | MD-H9810W | |||
種類 | 標準仕様 ヘッド | |||
コンソール | MC-P1*1 | |||
レーザマーカ設定ソフト | MB-H1 | |||
印字レーザ | 平均出力 | 10W (CW時) | ||
ガイドレーザ | 半導体レーザ | レーザクラス2 (波長：650nm) | ||
Qスイッチ周波数 | CW、1-50KHz | |||
ガイド光 | LEDポインタ (緑色) | |||
マーキングエリア | 90mm□ | |||
ワークディスタンス | 168±2mm | |||
印字分解能 | 2µm | |||
印字種類 | キーエンスオリジナルフォント | 数字/英文字/カタカナ/ひらがな/漢字 (JIS第1、2水準)/記号 | ||
フォント | 2種までのフォントが登録可能*1 | |||
True Typeフォント | パソコンにインストールされているTrueTypeフォント | |||
バーコード | CODE39/ITF/2of5/NW7 (CODABAR)/JAN/CODE128 | |||
2次元コード | QRコード/マイクロQRコード/DataMatrix (ECC200) | |||
GS1 DataBar | GS1 DataBar (Truncated)/GS1 DataBar (Truncated) CC-A/GS1 DataBar Stacked/ | |||
ロゴ・イメージ | 外字フォント・ロゴ(CAD)データ | |||
更新文字 | オートカレンダ/有効期限表示/シフトコード/オートカウンタ/ランク印字 | |||
加工機動作 | 定点/直線/破線/円/楕円 | |||
印字条件 | 設定登録数 | 最大2000設定 | ||
設定ブロック数 | 256 ブロック | |||
印字配置 | 直線/斜線/円弧/縦書き | |||
印字状態 | 静止/等速/エンコーダ | |||
印字サイズ | 文字高 | 0.2 mm ～ 90mm | ||
文字幅 | ||||
入力単位 | 0.001mm | |||
マーカ設置方向 | 全方向 | |||
マーカケーブル長 | 5ｍ | |||
冷却方式 | 空冷方式 | |||
機能 | 太文字設定/交点除去設定/共通ブロック設定/スキャンスピード最適化/連続印字機能/パレット印字機能/ | |||
端子台入出力 | 入力 | エラー解除/トリガ禁止/加工機動作停止/緊急停止/印字レーザ停止/ランク値確定/レーザ制御/カウンタUP/ | ||
出力 | レーザ励起状態/印字完了/印字中/レディ/警告/異常/DC24V | |||
RS-232C/RS-422A | 外部機器接続専用 | |||
USBポート | レーザマーカ設定ソフト (MARKING BUILDER)接続専用 | |||
PCカードスロット | コンパクトフラッシュカード専用 | |||
設置条件出し | ガイドレーザ | 文字 (1回)/文字 (連続)/エリア枠と十字 (なし) (連続)/ワークイメージ | ||
ディスタンスポインタ | LEDポインタ+ガイドレーザ光 | |||
定格 | 電源電圧 | AC 100 ～ 120/200 ～ 240 V ±10 %、50/60 Hz、最大 10 A | ||
消費電力 | 最大 750 VA (100 ～ 120 V) /最大 950 VA (200 ～ 240 V) | |||
耐環境性 | 保管周囲温度 | -10 ～ +60 ℃ (結露・氷結しないこと) | ||
使用周囲温度 | 0 ～ +40 ℃ | |||
使用周囲湿度 | 30 ～ 85 % RH (結露しないこと) | |||
質量 | 30.8 kg (32.3 kg キャスタ付き)*2 | |||
*1 別売 | ||||
