入出力回路図_接続図

• ※
  文字が読みにくい場合は、CADもしくはマニュアルをご確認ください。

出力回路図

※1　 GV-22Pには茶・青はありません。電源ラインはGV-21Pと内部共通になっています。※2　黒：制御出力１/白：制御出力２※3　アンプ増設時にはDC11－30V

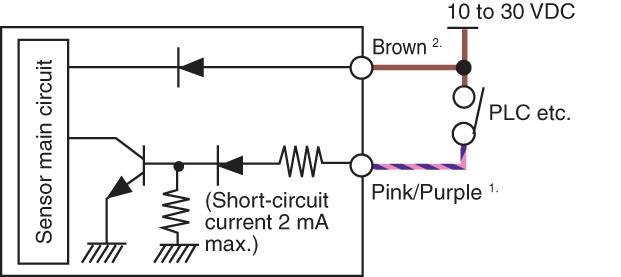

入力回路図投光停止入力､バンク切換入力､シフト入力､タイミング入力

※1　 桃：バンク切替入力/シフト入力/タイミング入力選択､紫：投光停止入力※2　 GV-22Pには茶はありません。電源ラインはGV-21Pと内部共通になっています。
