測定における課題

使用する測定機器

ノギス、投影機

測定方法

バネの内径・外径・アームの長さなどはノギスで測定します。中心径やピッチ・自由時角度は計算で求めています。基準円から曲げ部までの距離や角度などは、投影機で測定しています。

課題

• 検査には熟練が必要で、測定圧や検査員によって計測値にばらつきがある。
• 図面で指示されている中心線の測定には時間がかかるため、検査待ちが発生。検査の効率が悪いため、検査件数に限度がある。
• 計測できない箇所が多い。部品が小さい場合、ノギスでは計測できない。

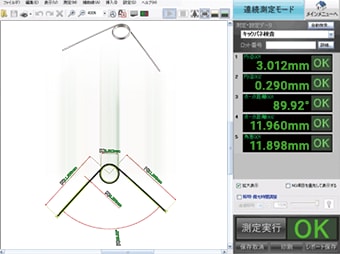

改善事例

ポイント

• 1度に複数項目の検査が可能。合否結果も即時に表示。
• 仮想線を使った測定が可能。中心線の測定も簡単。
• 非接触式のため、測定圧によるワークの変形がなく、安定した高精度な測定が可能。
