光ファイバーのデジタルマイクロスコープでの観察

光ファイバーと光ファイバーケーブルの構造

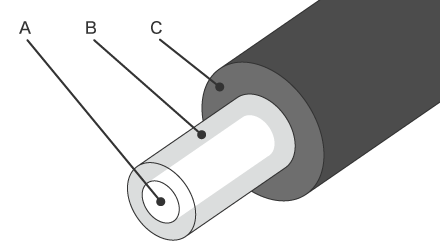

光ファイバー心線

中心部のコアが光の伝送路となり、その回りをコアよりも屈折率の低いクラッドが覆う2重構造になっています。

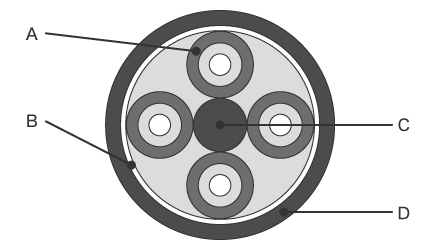

光ファイバーケーブル

ケーブルの中心にはテンションメンバがあり、施設時の張力を緩和します。

光ファイバーを使用するメリット

• 従来の電話回線を使用したADSL方式（50Mbps）と比べ、高速・大容量通信（1000Mbps）が可能
• 伝送損失が少ないため、長距離通信が可能
• 電気通信ではないため、電磁ノイズの影響を受けない
• ファイバー1本の外径は、被覆を含めて0.25mmと細径で軽量
• ファイバーの原料の石英は、銅と比較し省資源・長寿命
• 短絡事故が無く防爆

マルチモードファイバーとシングルモードファイバー

光ファイバーにはシングルモードファイバーとマルチモードファイバーの2種類があります。

シングルモードファイバーはコア径が約10ミクロンで、光パルスが一つに限られます。これに対し、マルチモードファイバーはコア径が約50ミクロンと大きく、反射角度の異なる複数の光パルスを伝送できます。

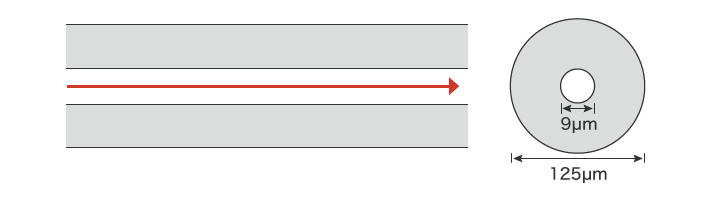

シングルモードファイバー

数km以上の中～長距離伝送に適しています。都市内・都市間、国際海底通信などに使用されます。
コア径：9μm
クラッド径：125μm

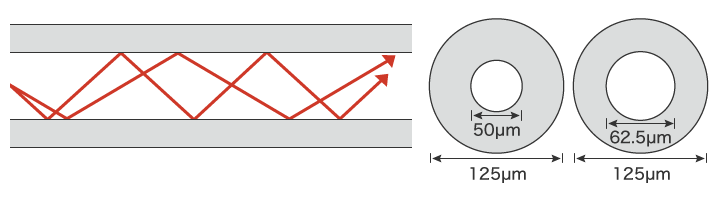

マルチモードファイバー

数m～数百mの短距離伝送に適しています。ビル内や機器間の配線に使用されます。
コア径：50μmまたは62.5μm
クラッド径：125μm

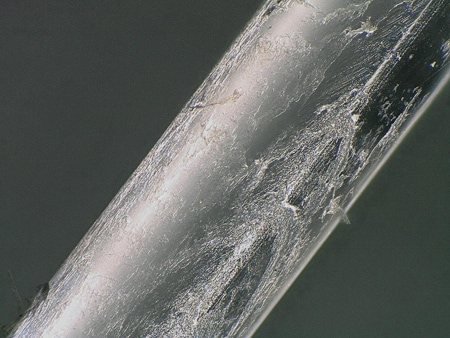

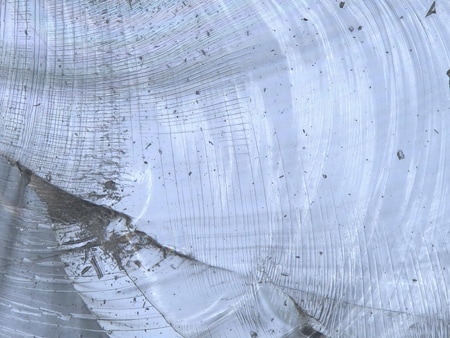

デジタルマイクロスコープによる光ファイバーの表面傷観察事例

キーエンスの4Kデジタルマイクロスコープ「VHXシリーズ」を用いた光ファイバーの表面傷観察の最新事例を紹介します。
