GL-R 配線図ナビ

GL-R 配線例2

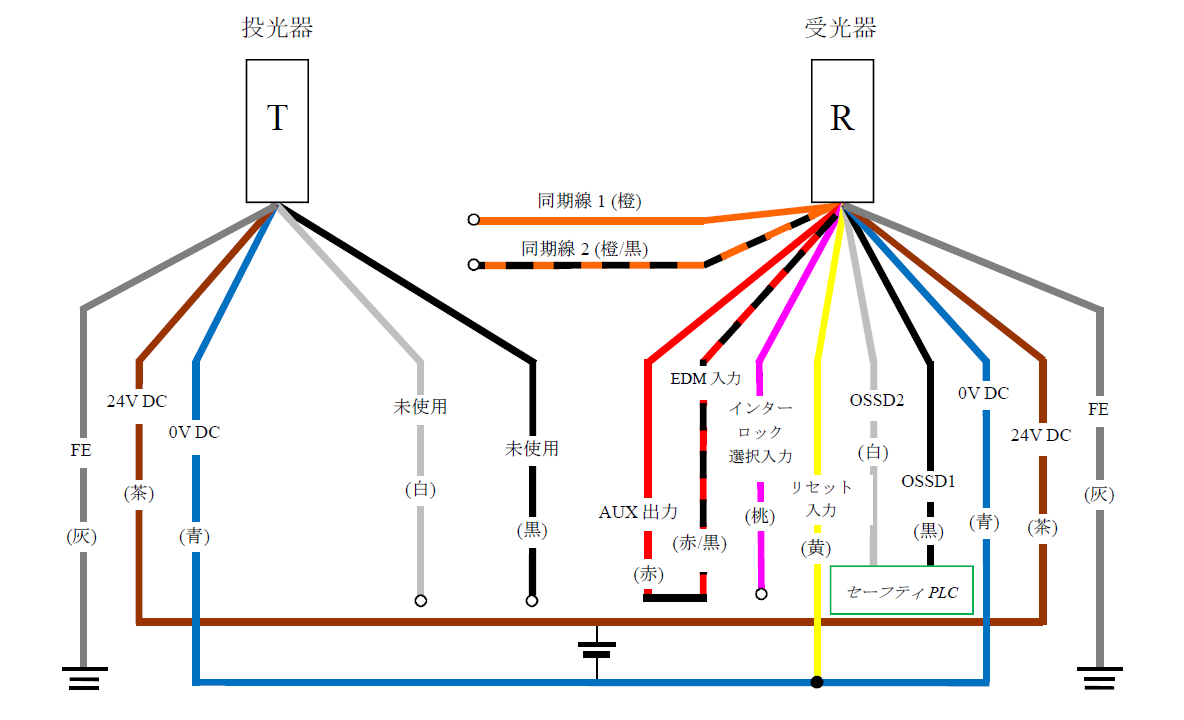

NPN配線システム：光同期（投光器5芯、受光器11芯）

EDM 使用しない
スタート/リスタートインターロック オート
投光器ケーブル 5芯 例）GL-RP5N
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力） - 赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | セーフティPLC - 白（OSSD2）、黒（OSSD1） | 黄（リセット入力） - 青（0V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

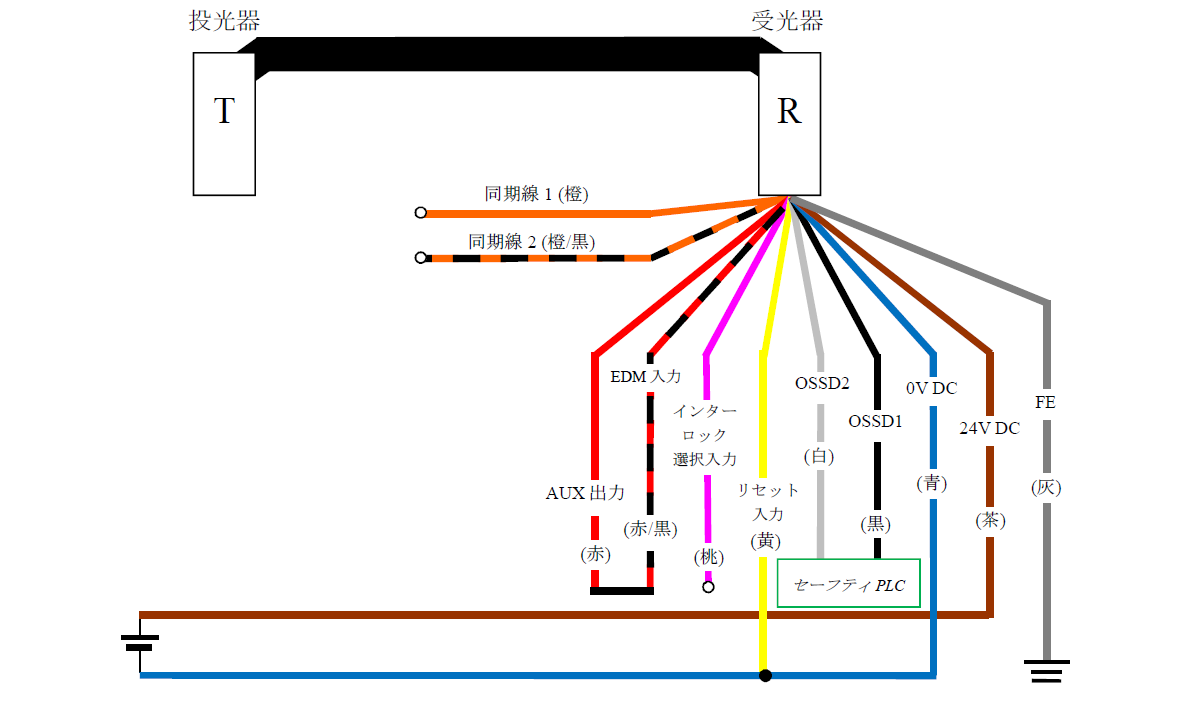

NPN配線システム：ワンライン（受光器11芯）

EDM 使用しない
スタート/リスタートインターロック オート
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力） - 赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | セーフティPLC - 白（OSSD2）、黒（OSSD1） | 黄（リセット入力） - 青（0V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

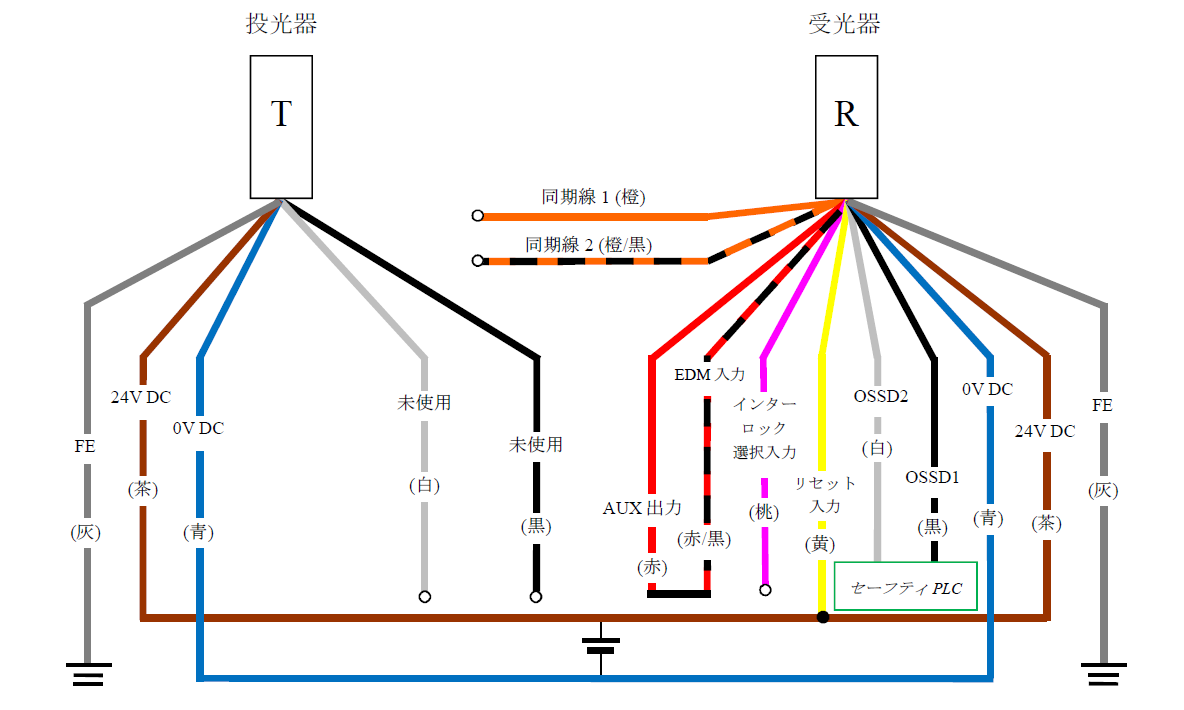

PNP配線システム：光同期（投光器5芯、受光器11芯）

EDM 使用しない
スタート/リスタートインターロック オート
投光器ケーブル 5芯 例）GL-RP5P
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力） - 赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | セーフティPLC - 白（OSSD2）、黒（OSSD1） | 黄（リセット入力） - 茶（24V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

PNP配線システム：ワンライン（受光器11芯）

EDM 使用しない
スタート/リスタートインターロック オート
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力） - 赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | セーフティPLC - 白（OSSD2）、黒（OSSD1） | 黄（リセット入力） - 茶（24V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。
