GL-R 配線図ナビ

GL-R 配線例8

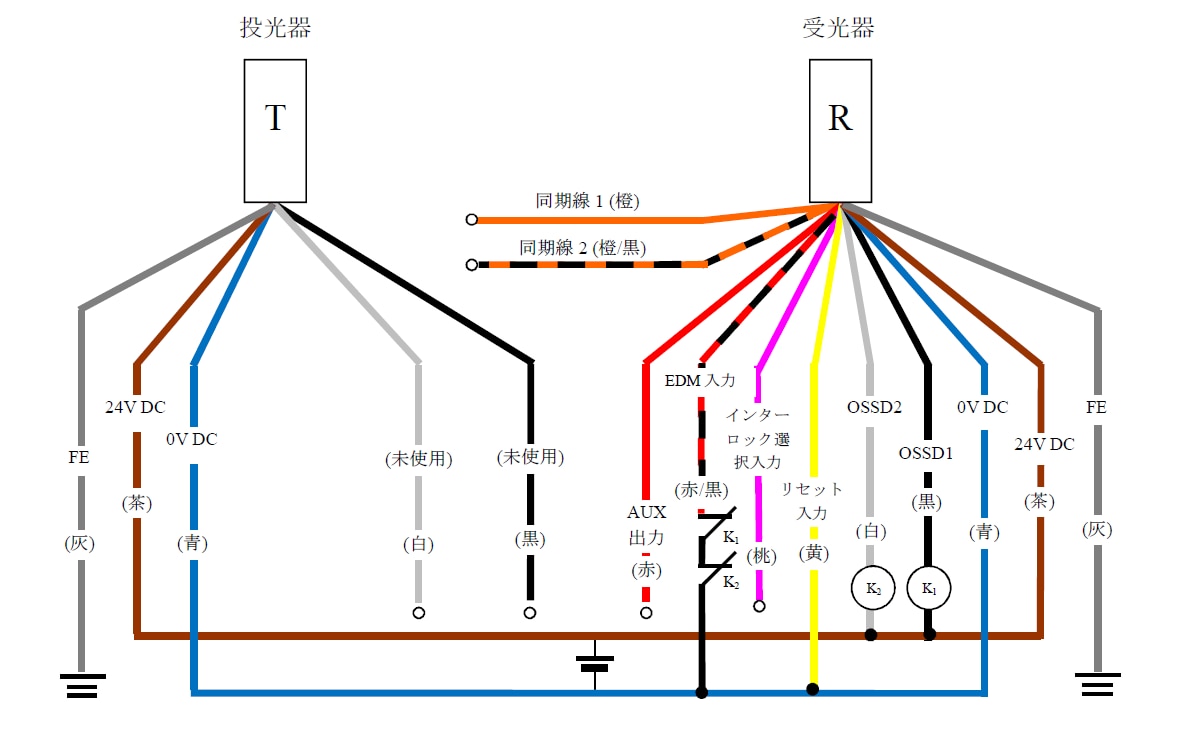

NPN 配線システム：光同期（投光器5芯、受光器11芯）

EDM 使用する
スタート/リスタートインターロック オート
投光器ケーブル 5芯 例）GL-RP5N
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 青（0V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 茶（24V DC） | 赤/黒（EDM入力） - K1 - K2 - 青（0V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。

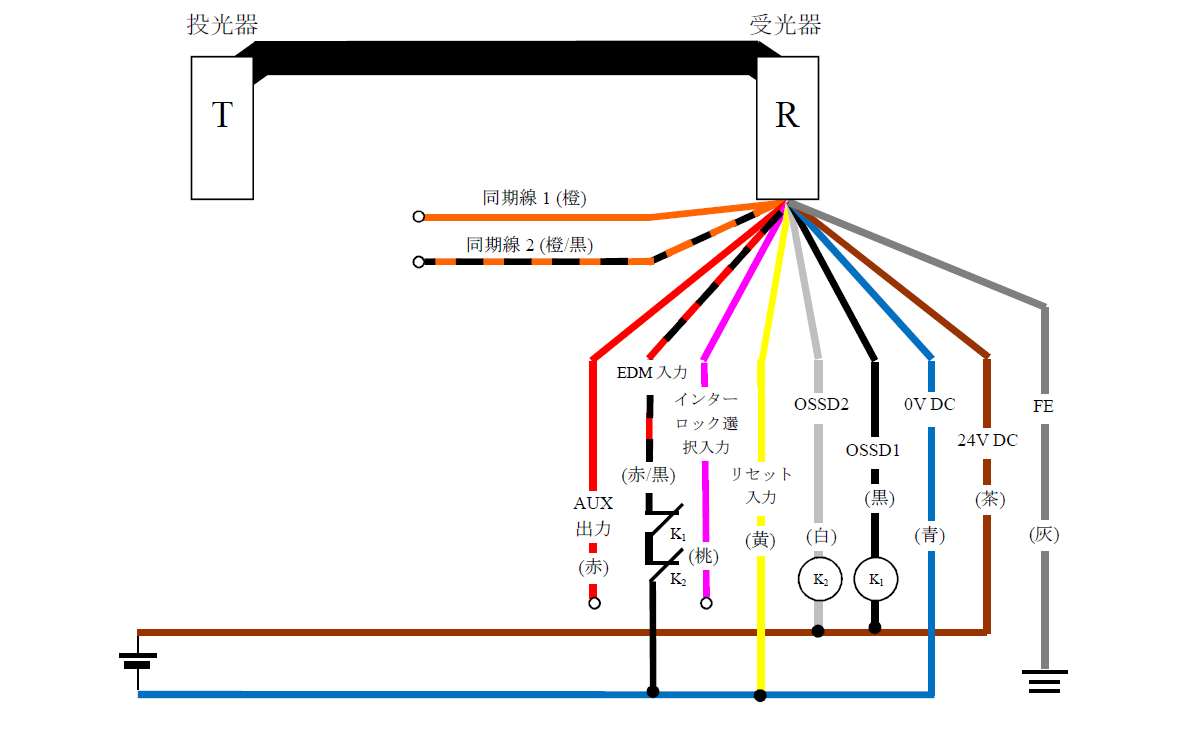

NPN 配線システム：ワンライン（受光器11芯）

EDM 使用する
スタート/リスタートインターロック オート
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 青（0V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 茶（24V DC） | 赤/黒（EDM入力） - K1 - K2 - 青（0V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。

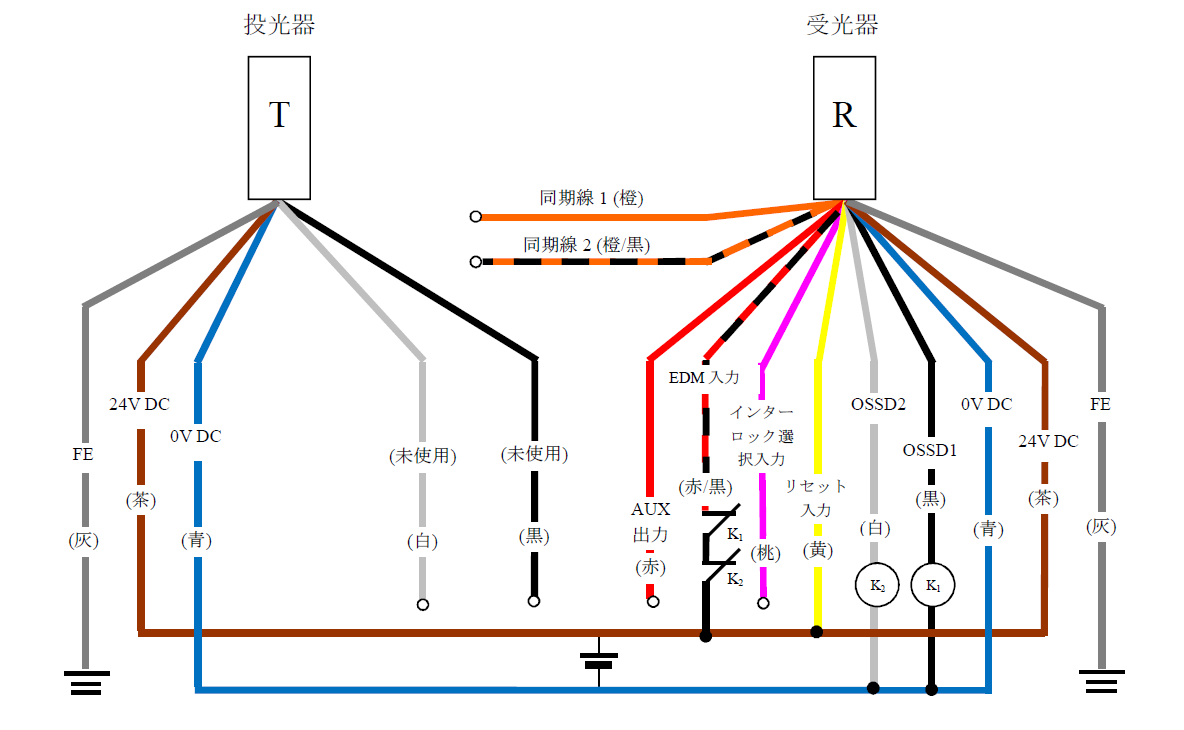

PNP 配線システム：光同期（投光器5芯、受光器11芯）

EDM 使用する
スタート/リスタートインターロック オート
投光器ケーブル 5芯 例）GL-RP5P
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 茶（24V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 青（0V DC） | 赤/黒（EDM入力） - K1 - K2 - 茶（24V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。

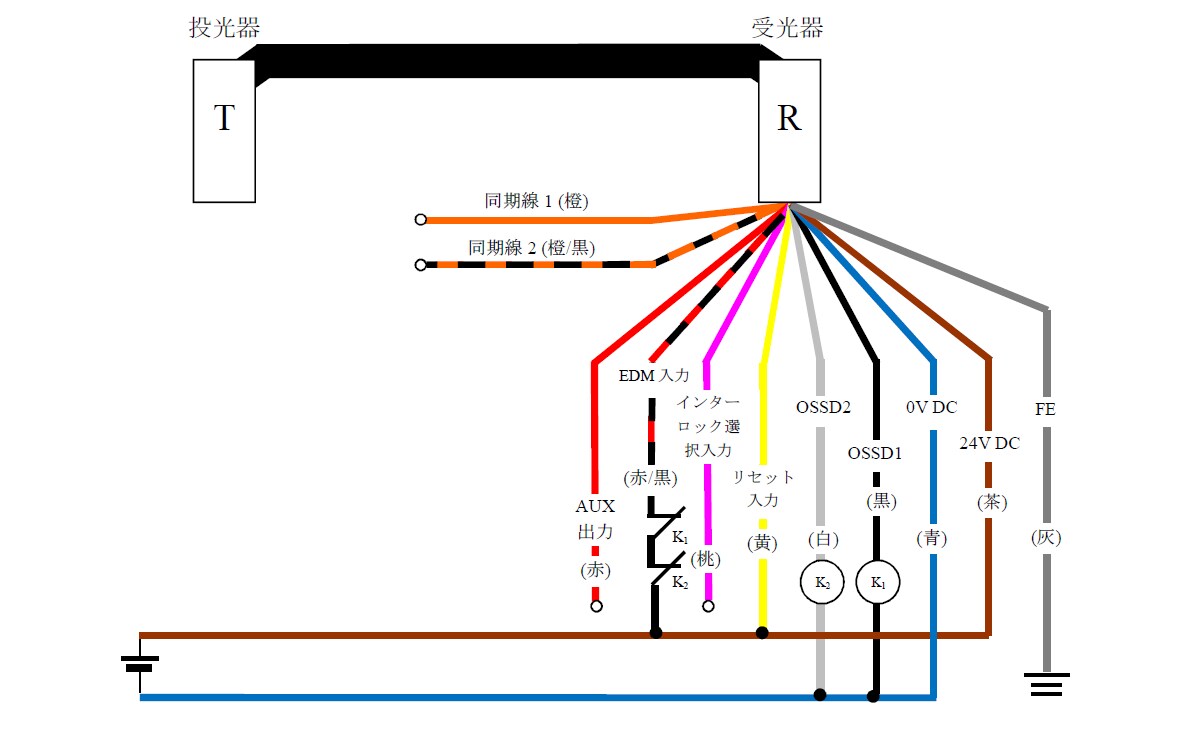

PNP 配線システム：ワンライン（受光器11芯）

EDM 使用する
スタート/リスタートインターロック オート
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（インターロック選択入力）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 茶（24V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 青（0V DC） | 赤/黒（EDM入力） - K1 - K2 - 茶（24V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
