GL-R 配線例12

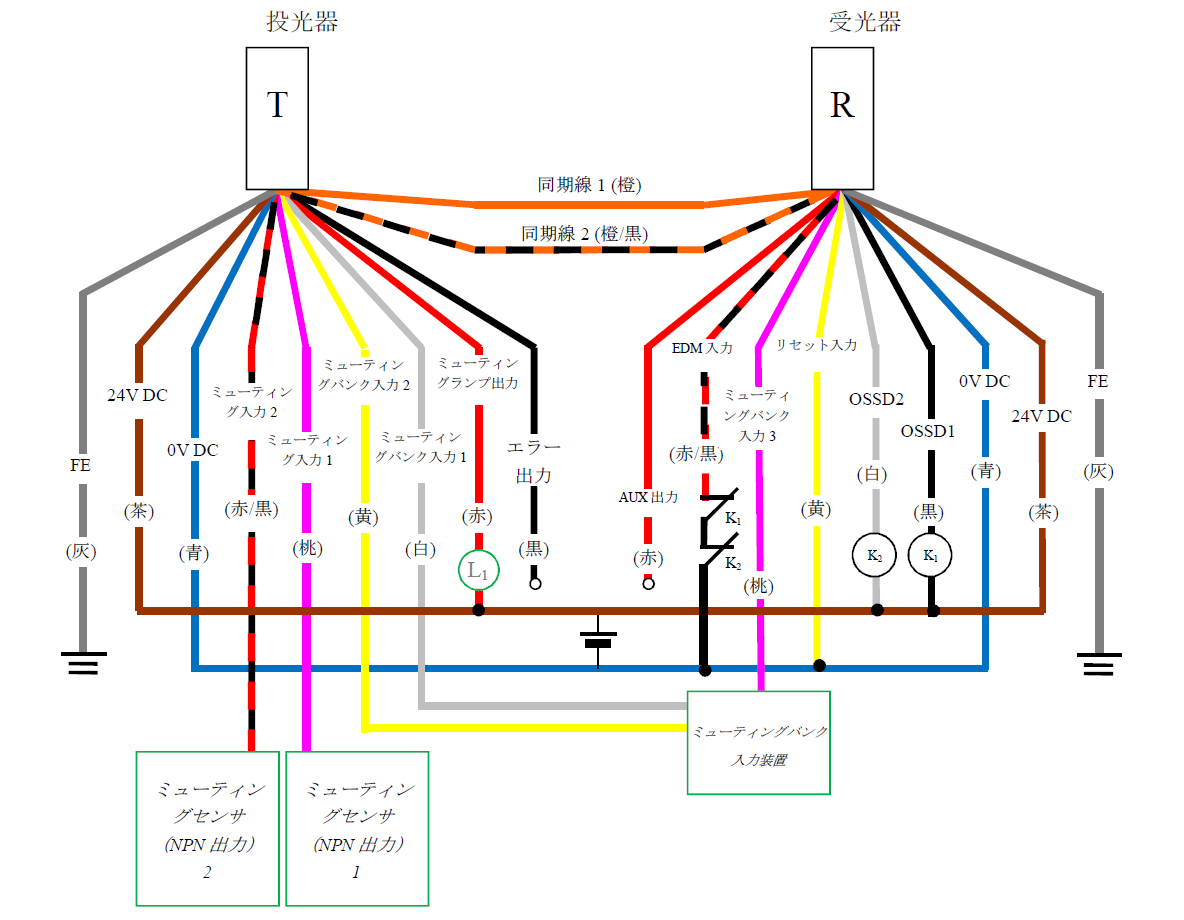

NPN 配線システム：有線同期（投光器11芯、受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用する
スタート/リスタートインターロック オート
ミューティング 使用する
ミューティングバンク 使用する
投光器ケーブル 11芯 例）GL-RP5NM
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、赤/黒（ミューティング入力2）、桃（ミューティング入力1）、黄（ミューティングバンク入力2）、白（ミューティングバンク入力1）、赤（ミューティングランプ出力）、黒（エラー出力）、橙/黒（同期線2）、橙（同期線1） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（ミューティングバンク入力3）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 青（0V DC） | ミューティングセンサ（NPN 出力1） - 桃（ミューティング入力1） | ミューティングセンサ（NPN 出力2） - 赤/黒（ミューティング入力2） | ミューティングバンク入力装置 - 白（ミューティングバンク入力1）、黄（ミューティングバンク入力2）、桃（ミューティングバンク入力3） | L1 - 赤（ミューティングランプ出力） | 赤（ミューティングランプ出力） - 茶（24V DC） | 赤/黒（EDM入力） - K1 - K2 - 青（0V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 茶（24V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。

PNP 配線システム：有線同期（投光器11芯、受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用する
スタート/リスタートインターロック オート
ミューティング 使用する
ミューティングバンク 使用する
投光器ケーブル 11芯 例）GL-RP5PM
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、赤/黒（ミューティング入力2）、桃（ミューティング入力1）、黄（ミューティングバンク入力2）、白（ミューティングバンク入力1）、赤（ミューティングランプ出力）、黒（エラー出力）、橙/黒（同期線2）、橙（同期線1） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（AUX出力）、赤/黒（EDM入力）、桃（ミューティングバンク入力3）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - 茶（24V DC） | ミューティングセンサ（PNP 出力1） - 桃（ミューティング入力1） | ミューティングセンサ（PNP 出力2） - 赤/黒（ミューティング入力2） | ミューティングバンク入力装置 - 白（ミューティングバンク入力1）、黄（ミューティングバンク入力2）、桃（ミューティングバンク入力3） | L1 - 赤（ミューティングランプ出力） | 赤（ミューティングランプ出力） - 茶（24V DC） | 赤/黒（EDM入力） - K1 - K2 - 茶（24V DC） | K1 - 黒（OSSD1） | K2 - 白（OSSD2） | 白（OSSD2）、黒（OSSD1） - 青（0V DC）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。

ソフトウェアの設定内容

ソフトウェアの設定が必要です。

EDM 使用する
スタート/リスタートインターロック オート
ミューティング 使用する
ミューティングバンク 使用する

ミューティング

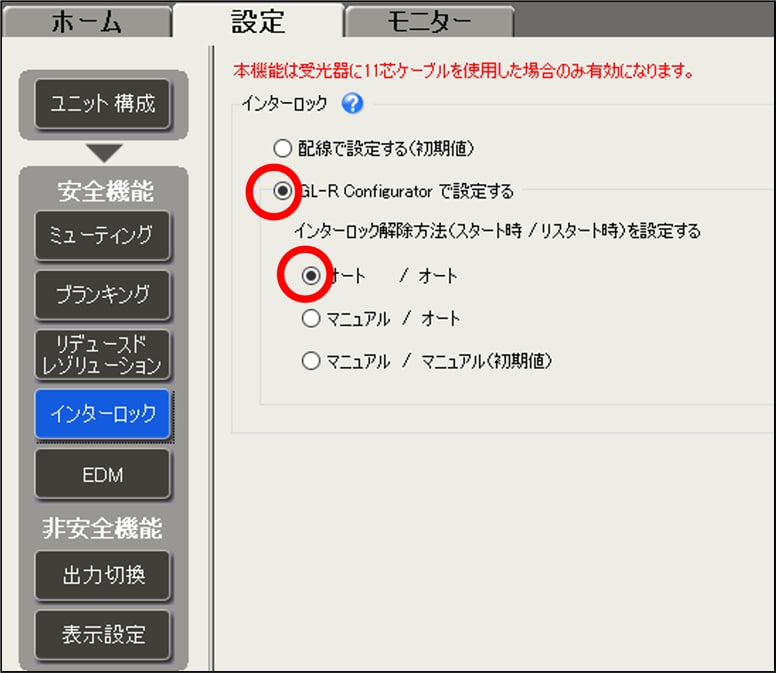

スタート/リスタートインターロック

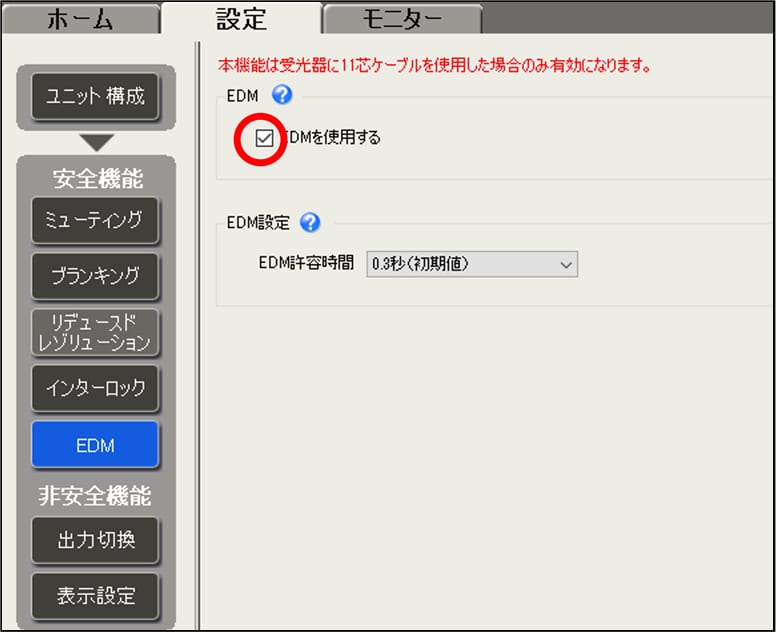

EDM
