GL-R 配線例14
EDM | 使用する |
---|---|
スタート/リスタートインターロック | オート |
ミューティング | 使用する |
投光器ケーブル | 11芯 | 例)GL-RP5NM |
---|---|---|
受光器ケーブル | 11芯 | 例)GL-RP5NM |
![投光器(T) - 灰(FE)、茶(24V DC)、青(0V DC)、赤/黒(ミューティング入力2)、桃(ミューティング入力1)、黄(オーバーライド入力)、白(待機入力)、赤(ミューティングランプ出力)、黒(エラー出力)、橙/黒(同期線2)、橙(同期線1) | 受光器(R) - 橙(同期線1)、橙/黒(同期線2)、赤(AUX出力)、赤/黒(EDM入力)、桃(インターロック選択入力)、黄(リセット入力)、白(OSSD2)、黒(OSSD1)、青(0V DC)、茶(24V DC)、灰(FE) | 黄(リセット入力) - 青(0V DC) | ミューティングセンサ(NPN 出力1) - 桃(ミューティング入力1) | ミューティングセンサ(NPN 出力2) - 赤/黒(ミューティング入力2) | L1 - 赤(ミューティングランプ出力) | 赤(ミューティングランプ出力) - 茶(24V DC) | 赤/黒(EDM入力) - K1 - K2 - 青(0V DC) | K1 - 黒(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黒(OSSD1) - 茶(24V DC)](/Images/gl-r_wiring_14-01_2071519.png)
- 使用しない線はまとめずに、それぞれ絶縁処理してください。

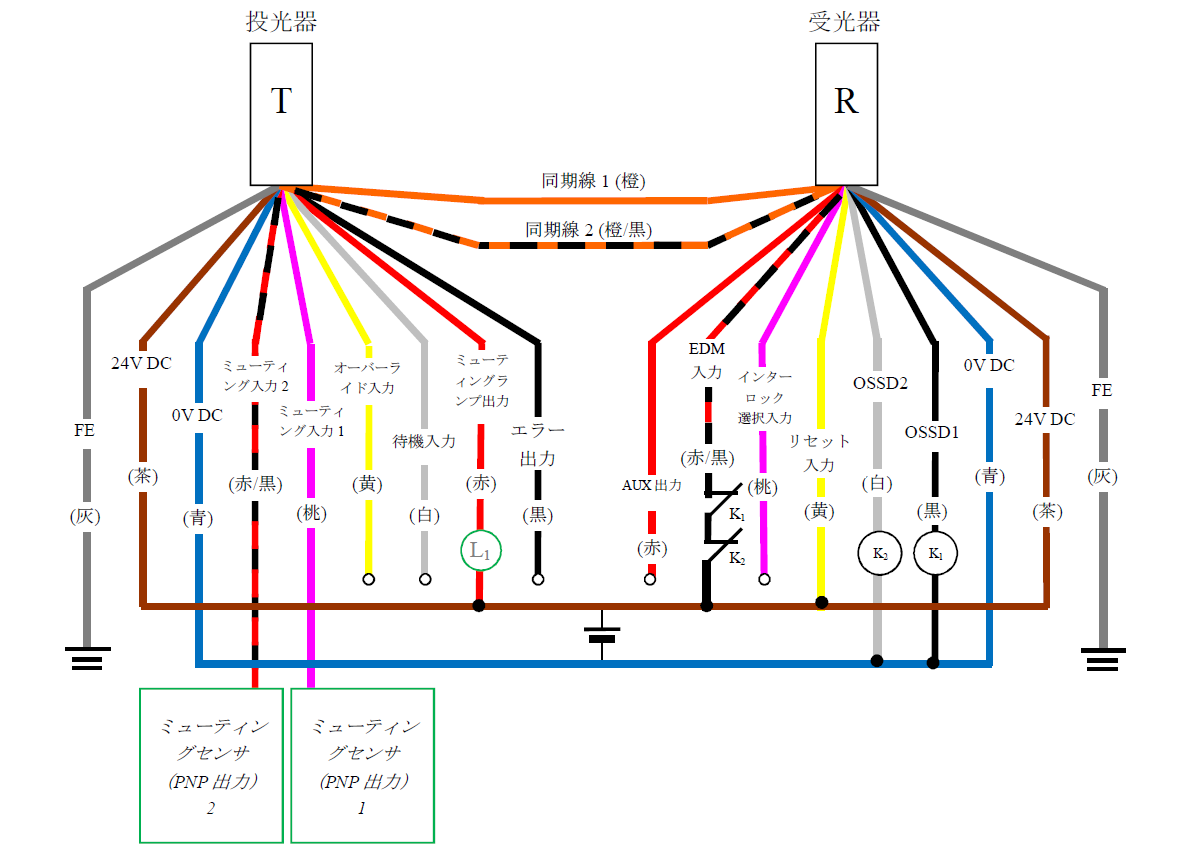

EDM | 使用する |
---|---|
スタート/リスタートインターロック | オート |
ミューティング | 使用する |
投光器ケーブル | 11芯 | 例)GL-RP5PM |
---|---|---|
受光器ケーブル | 11芯 | 例)GL-RP5PM |
![投光器(T) - 灰(FE)、茶(24V DC)、青(0V DC)、赤/黒(ミューティング入力2)、桃(ミューティング入力1)、黄(オーバーライド入力)、白(待機入力)、赤(ミューティングランプ出力)、黒(エラー出力)、橙/黒(同期線2)、橙(同期線1) | 受光器(R) - 橙(同期線1)、橙/黒(同期線2)、赤(AUX出力)、赤/黒(EDM入力)、桃(インターロック選択入力)、黄(リセット入力)、白(OSSD2)、黒(OSSD1)、青(0V DC)、茶(24V DC)、灰(FE) | 黄(リセット入力) - 茶(24V DC) | ミューティングセンサ(PNP 出力1) - 桃(ミューティング入力1) | ミューティングセンサ(PNP 出力2) - 赤/黒(ミューティング入力2) | L1 - 赤(ミューティングランプ出力) | 赤(ミューティングランプ出力) - 茶(24V DC) | 赤/黒(EDM入力) - K1 - K2 - 茶(24V DC) | K1 - 黒(OSSD1) | K2 - 白(OSSD2) | 白(OSSD2)、黒(OSSD1) - 青(0V DC)](/Images/gl-r_wiring_14-02_2071520.png)
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
