GL-R 配線図ナビ

GL-R 配線例15

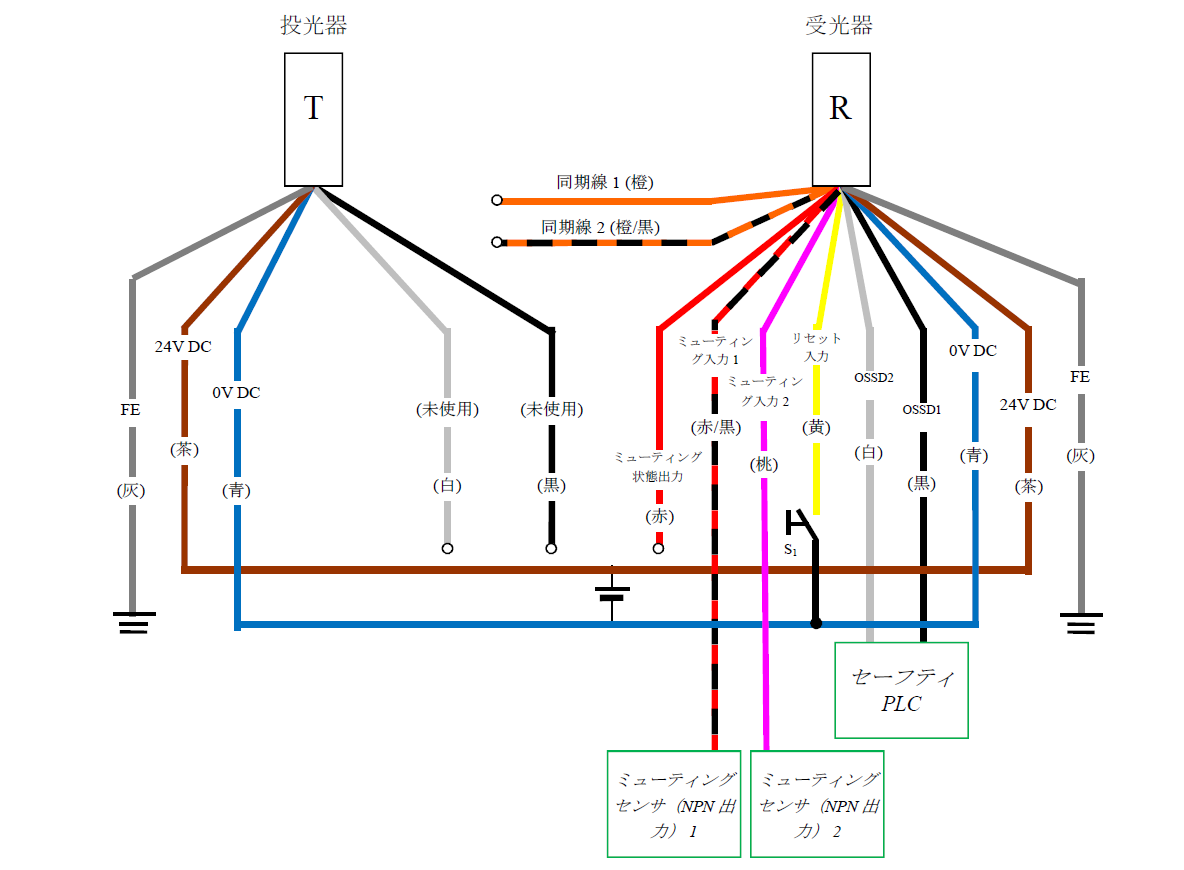

NPN 配線システム：光同期（投光器5芯、受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用しない
スタート/リスタートインターロック マニュアル
ミューティング 使用する
投光器ケーブル 5芯 例）GL-RP5N
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（ミューティング状態出力）、赤/黒（ミューティング入力1）、桃（ミューティング入力2）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - S1 - 青（0V DC） | ミューティングセンサ（NPN 出力1） - 赤/黒（ミューティング入力1） | ミューティングセンサ（NPN 出力2） - 桃（ミューティング入力2） | セーフティPLC - 白（OSSD2）、黒（OSSD1）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

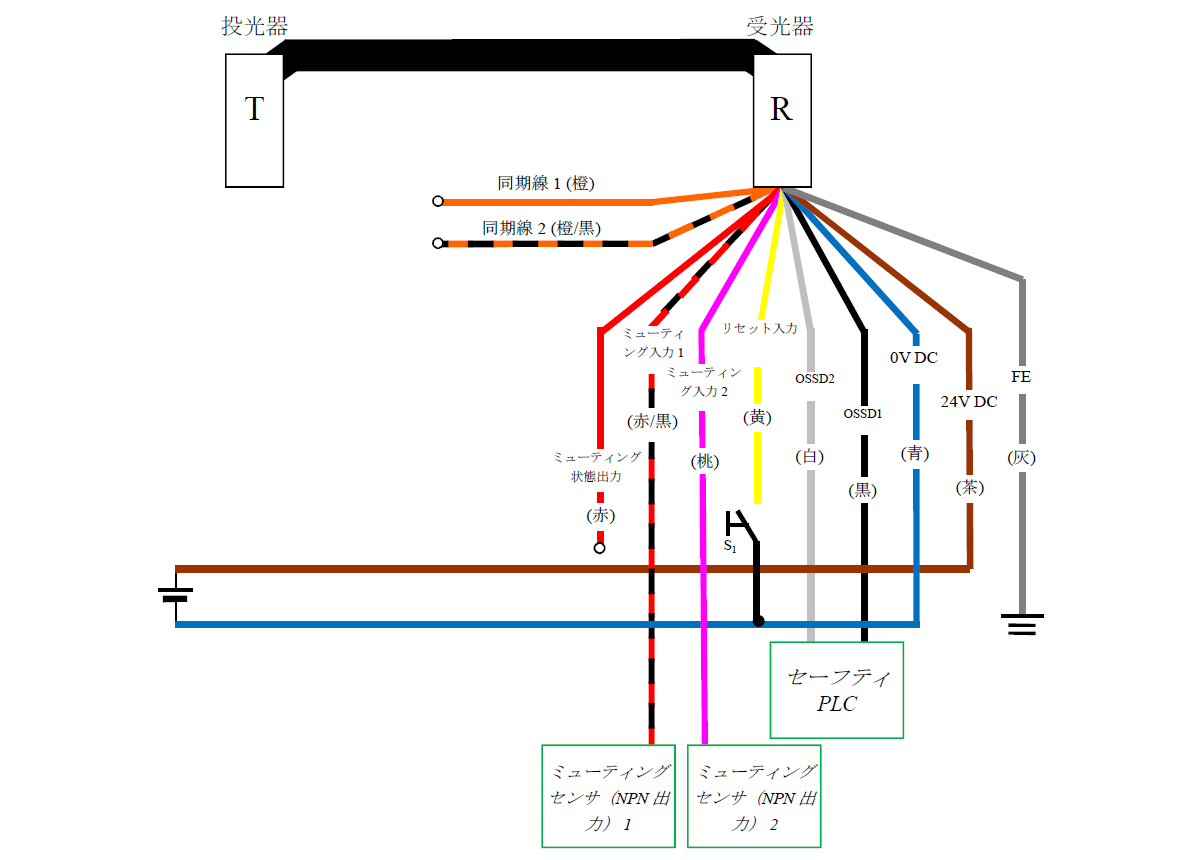

NPN 配線システム：ワンライン（受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用しない
スタート/リスタートインターロック マニュアル
ミューティング 使用する
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5NM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（ミューティング状態出力）、赤/黒（ミューティング入力1）、桃（ミューティング入力2）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - S1 - 青（0V DC） | ミューティングセンサ（NPN 出力1） - 赤/黒（ミューティング入力1） | ミューティングセンサ（NPN 出力2） - 桃（ミューティング入力2） | セーフティPLC - 白（OSSD2）、黒（OSSD1）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

PNP 配線システム：光同期（投光器5芯、受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用しない
スタート/リスタートインターロック マニュアル
ミューティング 使用する
投光器ケーブル 5芯 例）GL-RP5P
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 灰（FE）、茶（24V DC）、青（0V DC）、白（未使用）、黒（未使用） | 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（ミューティング状態出力）、赤/黒（ミューティング入力1）、桃（ミューティング入力2）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - S1 - 茶（24V DC） | ミューティングセンサ（PNP 出力1） - 赤/黒（ミューティング入力1） | ミューティングセンサ（PNP 出力2） - 桃（ミューティング入力2） | セーフティPLC - 白（OSSD2）、黒（OSSD1）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

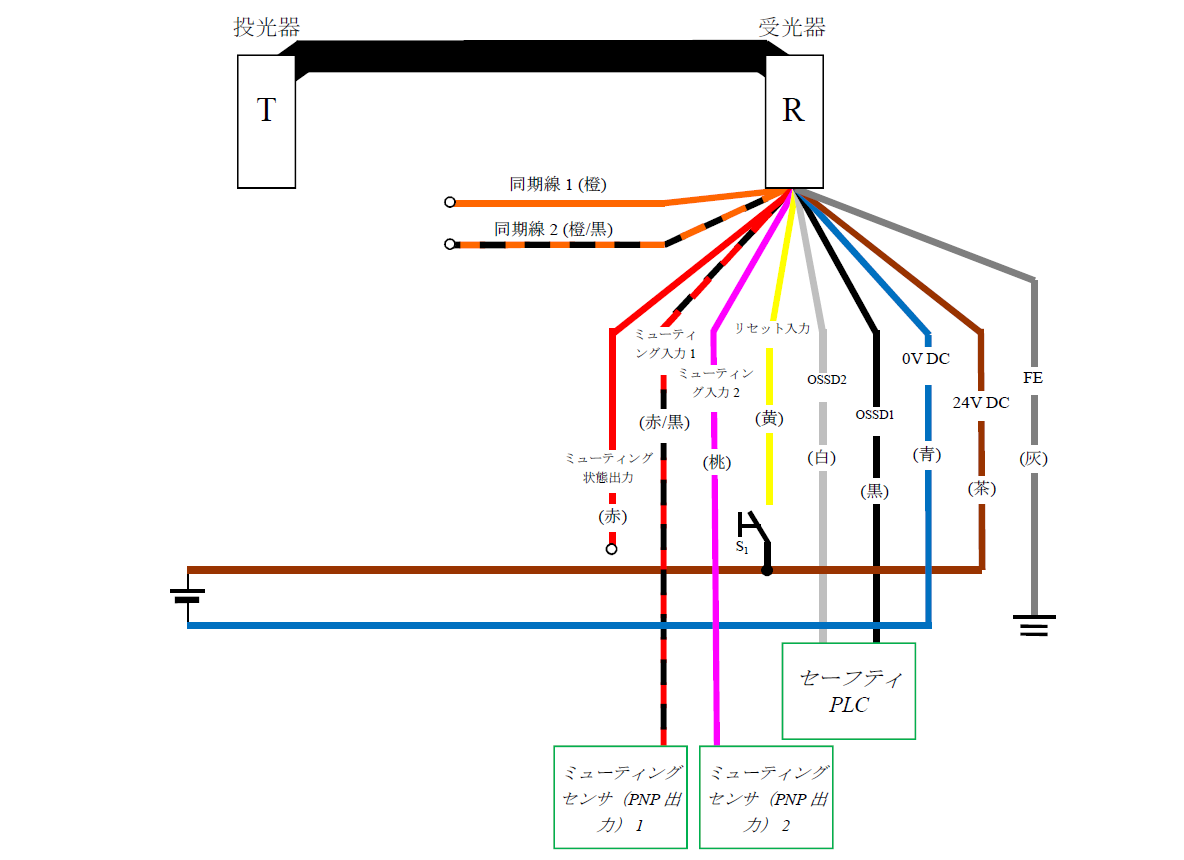

PNP 配線システム：ワンライン（受光器11芯）

ソフトウェアの設定が必要です。

EDM 使用しない
スタート/リスタートインターロック マニュアル
ミューティング 使用する
投光器ケーブル 使用しない 使用しない
受光器ケーブル 11芯 例）GL-RP5PM
投光器（T） - 受光器（R） - 橙（同期線1）、橙/黒（同期線2）、赤（ミューティング状態出力）、赤/黒（ミューティング入力1）、桃（ミューティング入力2）、黄（リセット入力）、白（OSSD2）、黒（OSSD1）、青（0V DC）、茶（24V DC）、灰（FE） | 黄（リセット入力） - S1 - 茶（24V DC） | ミューティングセンサ（PNP 出力1） - 赤/黒（ミューティング入力1） | ミューティングセンサ（PNP 出力2） - 桃（ミューティング入力2） | セーフティPLC - 白（OSSD2）、黒（OSSD1）
  • 使用しない線はまとめずに、それぞれ絶縁処理してください。
  • セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
  • セーフティPLCの0VをGL-Rの0Vと接続してください。

ソフトウェアの設定内容

ソフトウェアの設定が必要です。

EDM 使用しない
スタート/リスタートインターロック マニュアル
ミューティング 使用する

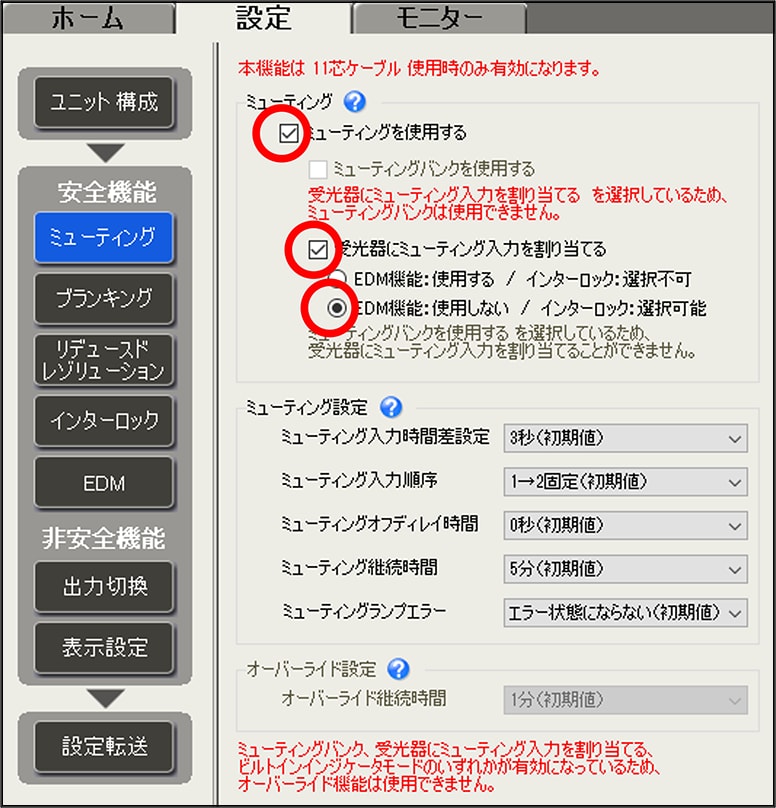

ミューティング

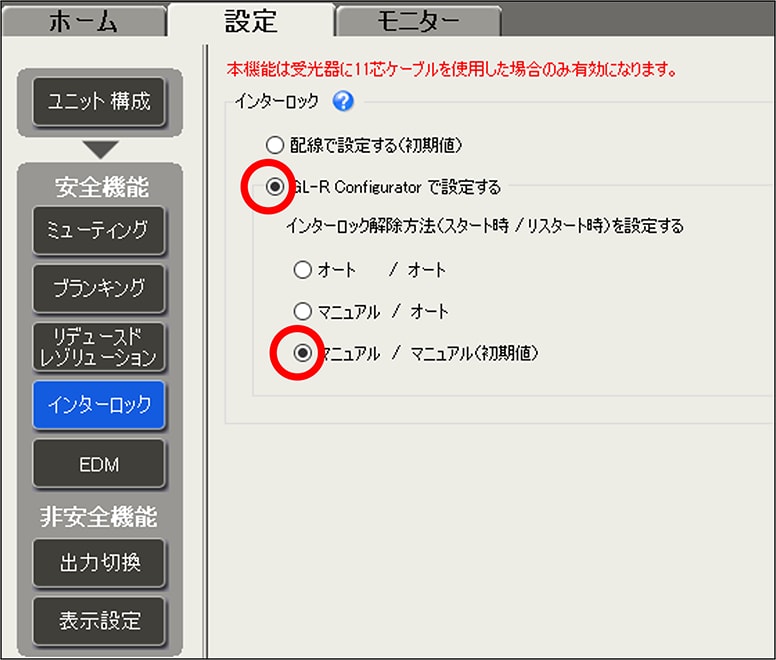

スタート/リスタートインターロック

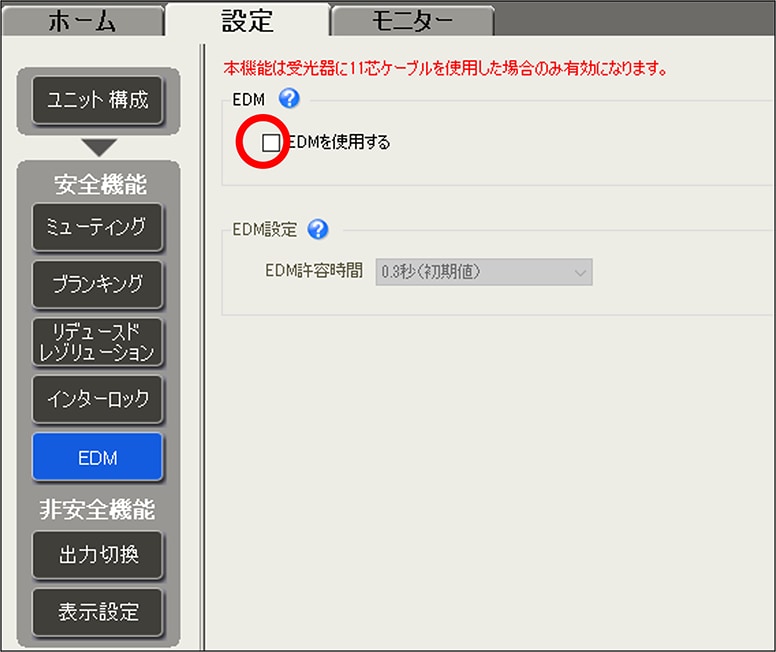

EDM
