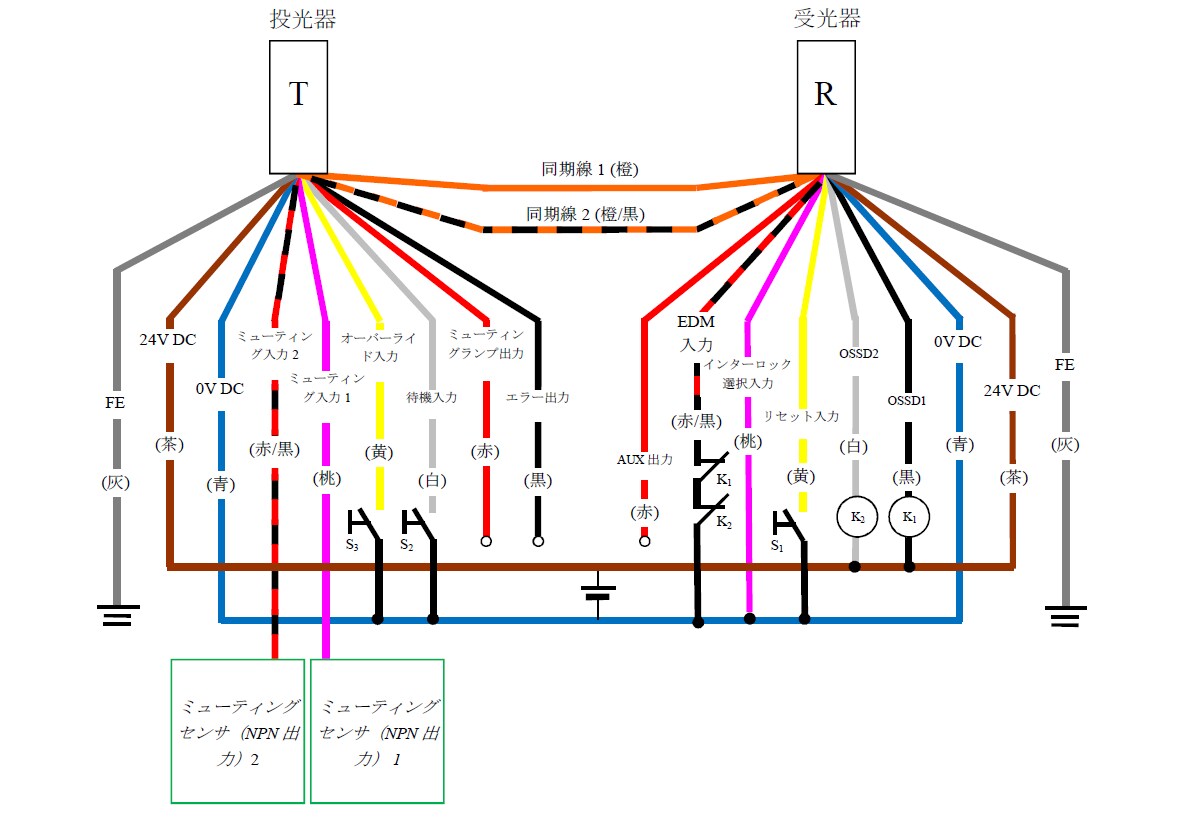

GL-R 配線例17
EDM | 使用する |
---|---|
スタート/リスタートインターロック | マニュアル |
ミューティング | 使用する |
オーバーライド | 使用する |
投光器ケーブル | 11芯 | 例)GL-RP5NM |
---|---|---|
受光器ケーブル | 11芯 | 例)GL-RP5NM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。

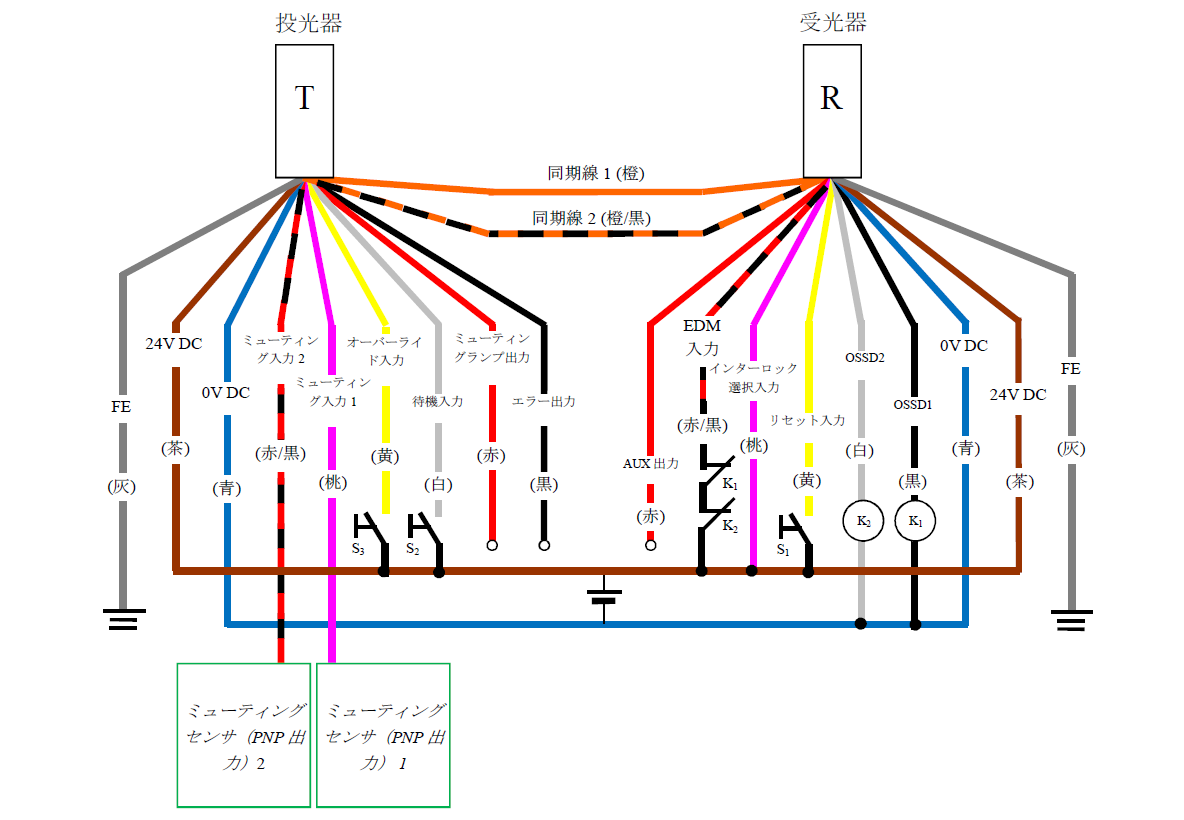

EDM | 使用する |
---|---|
スタート/リスタートインターロック | マニュアル |
ミューティング | 使用する |
オーバーライド | 使用する |
投光器ケーブル | 11芯 | 例)GL-RP5PM |
---|---|---|
受光器ケーブル | 11芯 | 例)GL-RP5PM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
