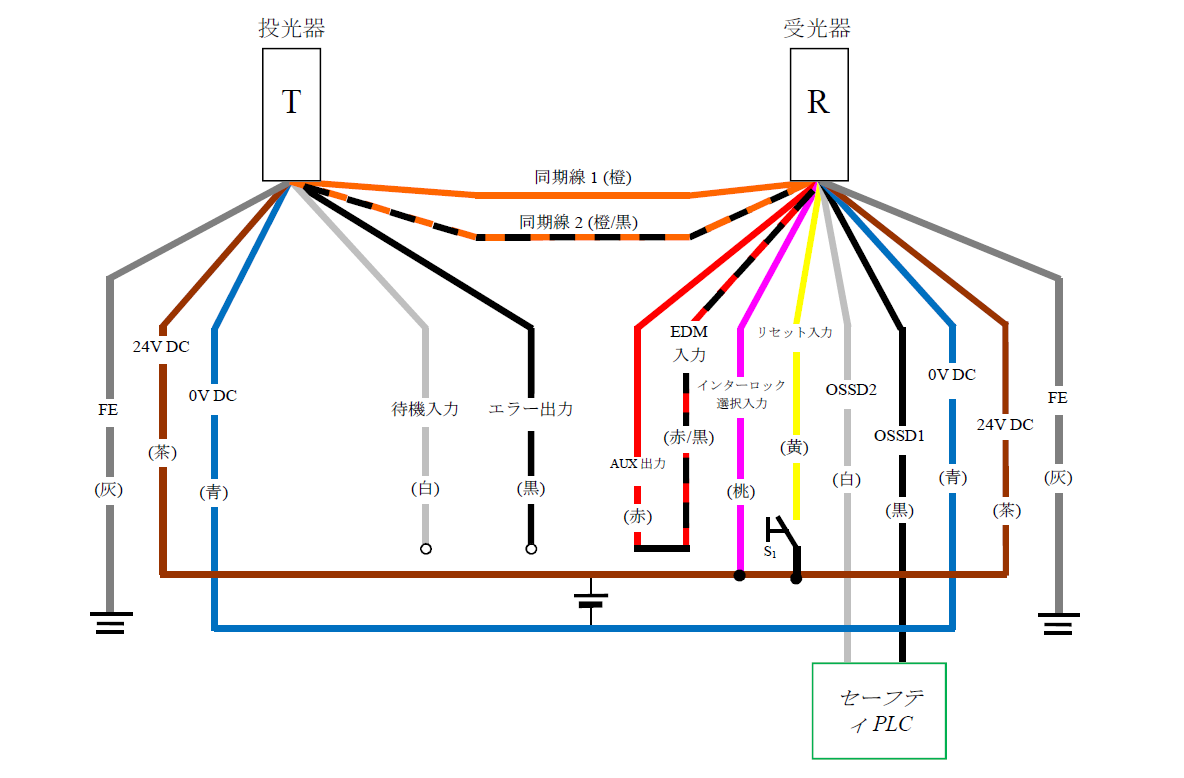

NPN 配線システム：有線同期（投光器7芯、受光器11芯）
| EDM |
使用しない |
| スタート/リスタートインターロック |
マニュアル |
| 投光器ケーブル |
7芯 |
例）GL-RP5NS |
| 受光器ケーブル |
11芯 |
例）GL-RP5NM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
- セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
- セーフティPLCの0VをGL-Rの0Vと接続してください。

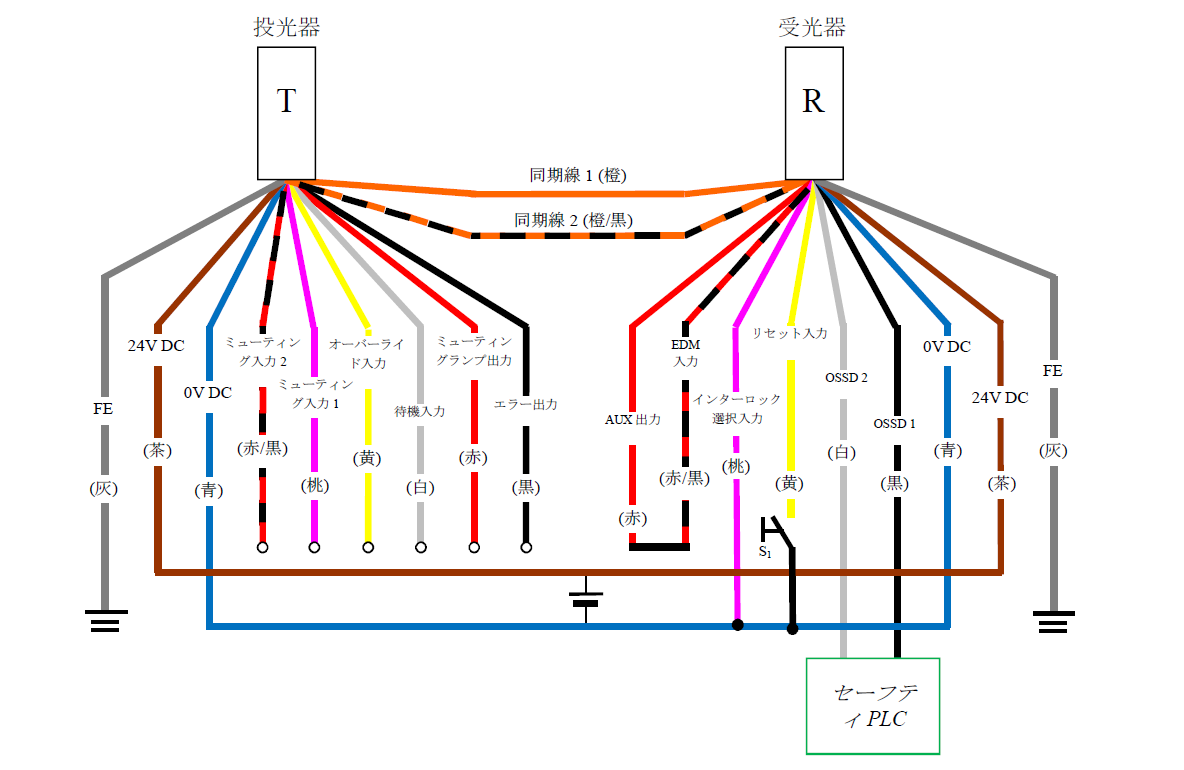

NPN 配線システム：有線同期（投光器11芯、受光器11芯）
| EDM |
使用しない |
| スタート/リスタートインターロック |
マニュアル |
| 投光器ケーブル |
11芯 |
例）GL-RP5NM |
| 受光器ケーブル |
11芯 |
例）GL-RP5NM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
- セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
- セーフティPLCの0VをGL-Rの0Vと接続してください。
PNP 配線システム：有線同期（投光器7芯、受光器11芯）
| EDM |
使用しない |
| スタート/リスタートインターロック |
マニュアル |
| 投光器ケーブル |
7芯 |
例）GL-RP5PS |
| 受光器ケーブル |
11芯 |
例）GL-RP5PM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
- セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
- セーフティPLCの0VをGL-Rの0Vと接続してください。

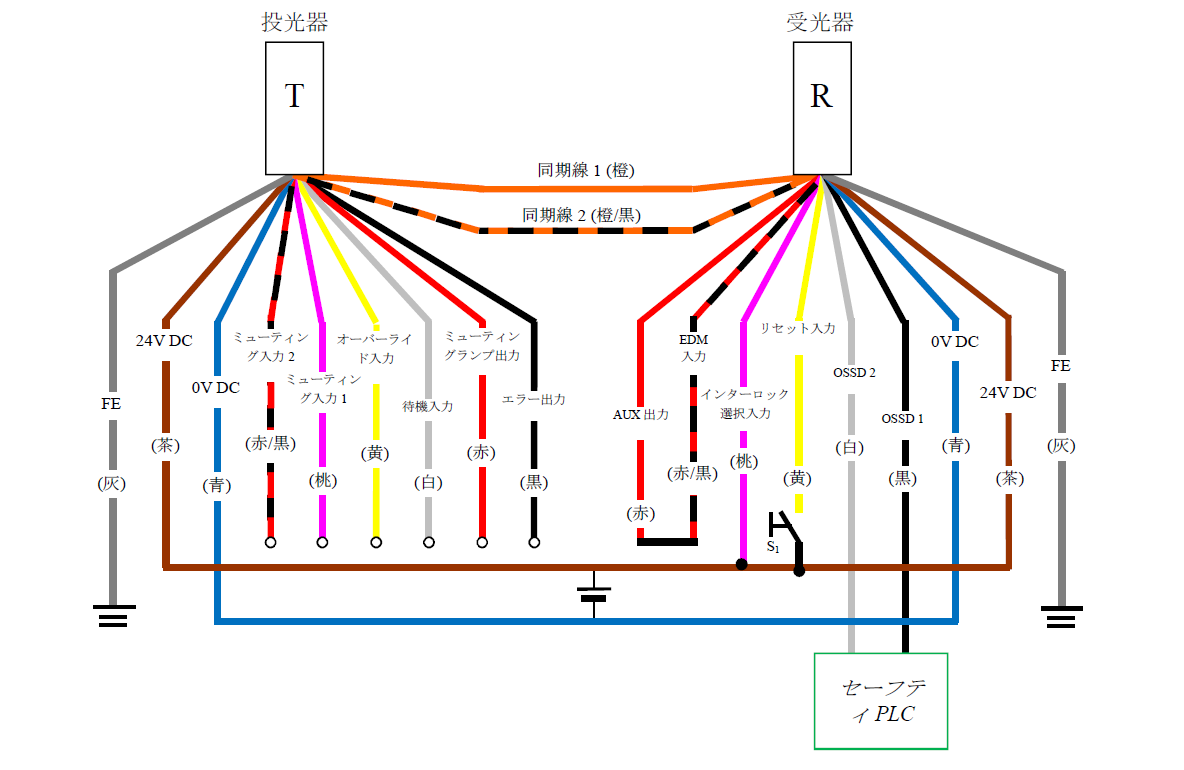

PNP 配線システム：有線同期（投光器11芯、受光器11芯）
| EDM |
使用しない |
| スタート/リスタートインターロック |
マニュアル |
| 投光器ケーブル |
11芯 |
例）GL-RP5PM |
| 受光器ケーブル |
11芯 |
例）GL-RP5PM |
- 使用しない線はまとめずに、それぞれ絶縁処理してください。
- セーフティPLCの代わりに、セーフティコントローラなどの安全機器を使用することができます。
- セーフティPLCの0VをGL-Rの0Vと接続してください。
