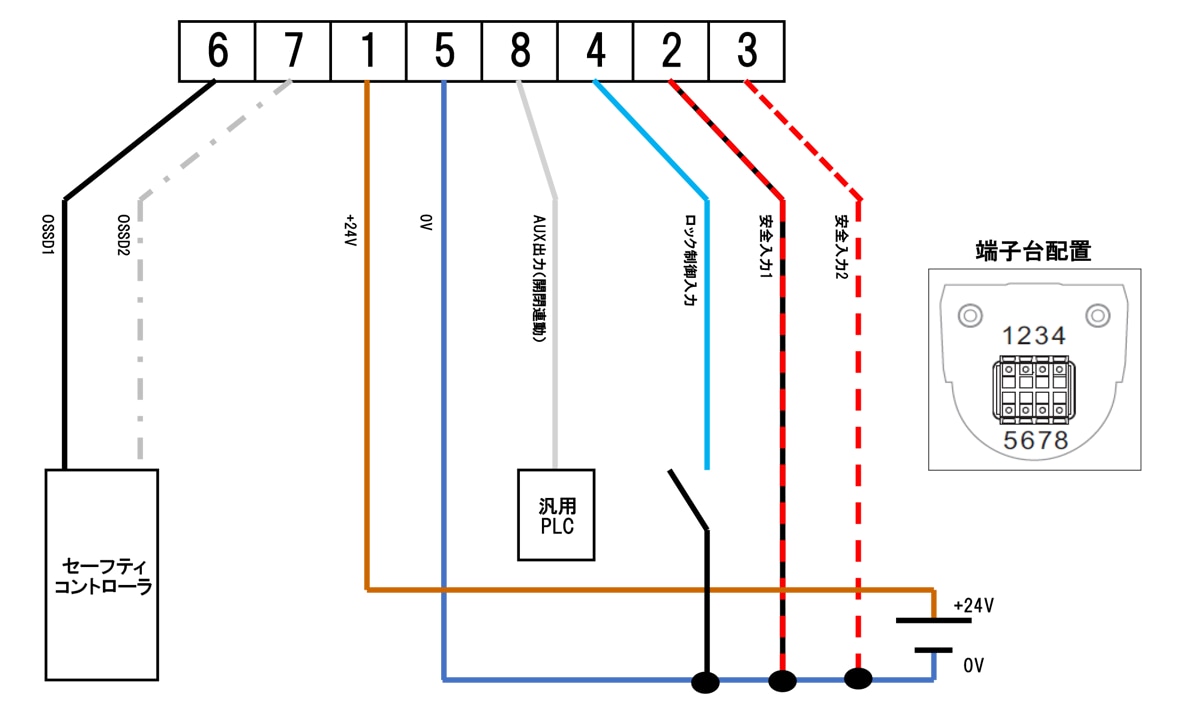

本体型式：GS-M50N
NPN
| OSSD動作 | ロック連動 |
|---|---|
| インターロック機能 | オートのみ |
| EDM機能 | 使用不可 |
| 対象型式 | 本体 |
|---|---|
| ヒンジ端子台 | GS-M50N |
| 必須 | Pin | 色 | 上図アイコン | 役割 |
|---|---|---|---|---|
| 1 | 茶 |  |
+24V | |
| 5 | 青 |  |
0V | |
| 6 | 黒 |  |
OSSD1 | |
| 7 | 白 |  |
OSSD2 | |
| 2 | 赤/黒 |  |
安全入力1 | |
| 3 | 赤/白 |  |
安全入力2 | |
| 8 | 灰 |  |
AUX出力（開閉連動） | |
| 4 | 水 |  |
ロック制御入力 |
- 必須とはOSSDを正常にON/OFFさせるために必要な配線を指します。
- 上図アイコンはコネクタタイプの線色に合わせています。同じ色で配線する必要はありません。
