本体型式：GS-10PC
PNP
| OSSD動作 | 開閉連動 |
|---|---|
| インターロック機能 | オートのみ |
| EDM機能 | 使用不可 |
| 対象型式 | 本体 | ケーブル |
|---|---|---|
| 非接触タイプ | GS-10PC | GS-P5C5, 10 延長ケーブルはカタログをご確認ください。 |

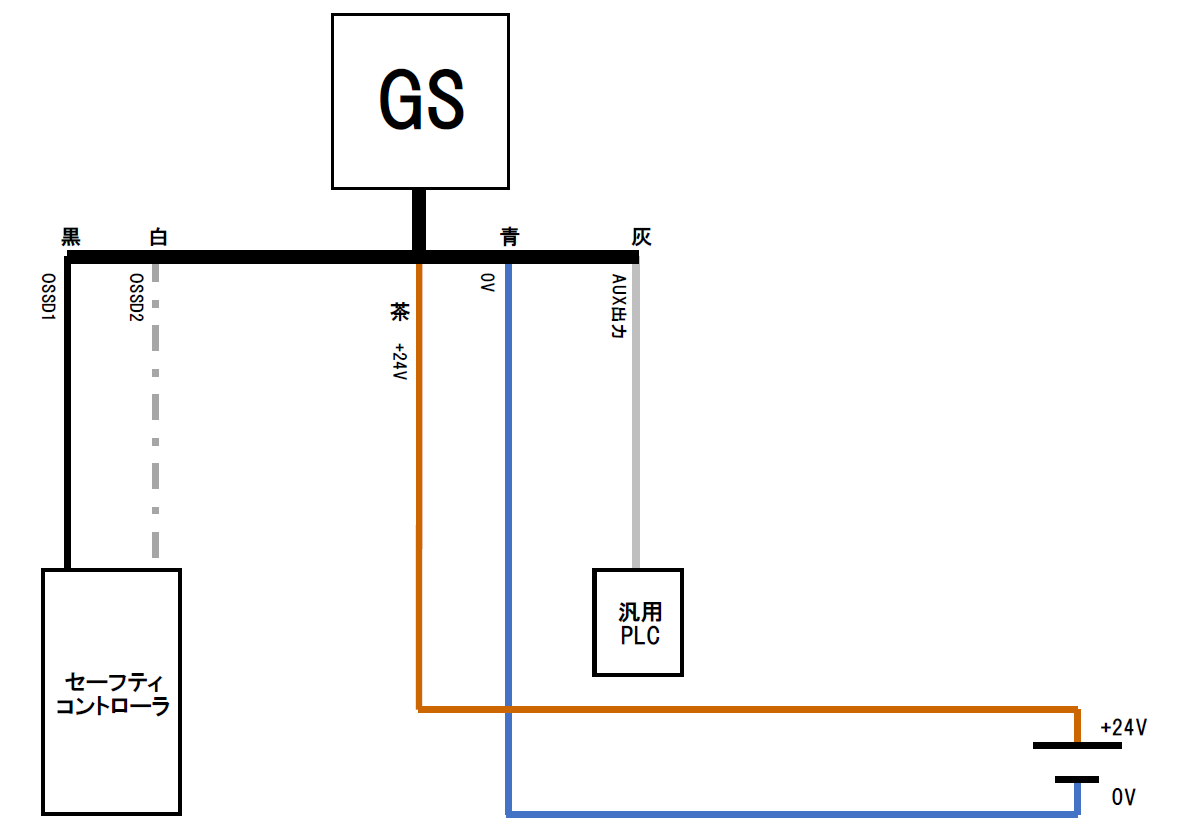

| 必須 | Pin | 色 | 上図アイコン | 役割 |
|---|---|---|---|---|
| 1 | 茶 |  |
+24V | |
| 3 | 青 |  |
0V | |
| 4 | 黒 |  |
OSSD1 | |
| 2 | 白 |  |
OSSD2 | |
| 5 | 灰 |  |
AUX出力 |
- 必須とは、エラーなく動作確認するために必要な配線を指します。
- 使用しない線はまとめずに、それぞれ単独で絶縁処理してください。
