ローアングル照明低いアングルからの照射でエッジを強調するローアングル照明
CA-DLR
![](/Images/peripheral_ca_dlr_img_01_1862440.jpg)
代表アプリケーション
ゴムパッキンの欠け検出
成形時に発生する円周部の欠けや表面の傷・偏肉など、同色のためコントラストが少なく目視でも発見しにくい欠陥を判別します。
![](/Images/peripheral_ca_dlr_img_02_1862441.jpg)
ローアングル照明の照明テクニック
低いアングルからワークのエッジに照射できるローアングル照明。上方からの直接照明では光が拡散し、認識が困難なエッジや表面上の凹凸に斜め側方から照射することで、陰影のコントラストを撮像、判別します。
照射イメージ
![](/Images/peripheral_ca_dlr_img_03_1862442.jpg)
ローアングル照明の活用事例
ゴムパッキンの欠け検査

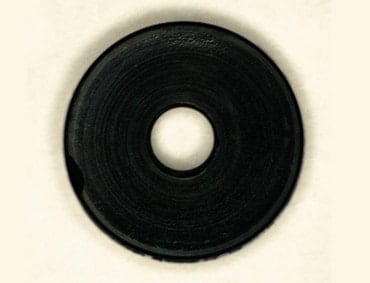

単純な反射光では
![](/Images/peripheral_ca_dlr_img_04_1862443.jpg)

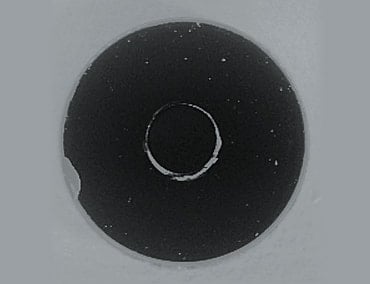

ローアングル照明なら
![](/Images/peripheral_ca_dlr_img_05_1862444.jpg)
ビンの口欠け

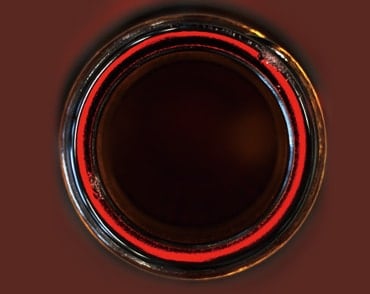

単純な反射光では
![](/Images/peripheral_ca_dlr_img_06_1862445.jpg)

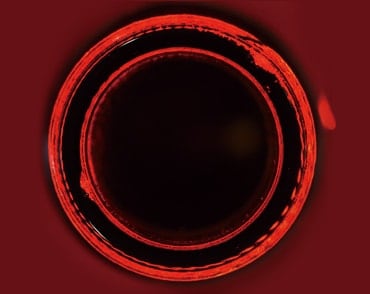

ローアングル照明なら
![](/Images/peripheral_ca_dlr_img_07_1862446.jpg)
