入出力回路図 耐環境デジタル圧力センサ GP-M シリーズ

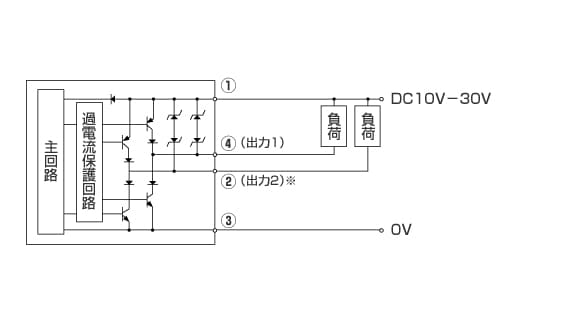

NPN 出力選択時

  • 出力2の機能選択でout(制御出力)を選択したときのみ

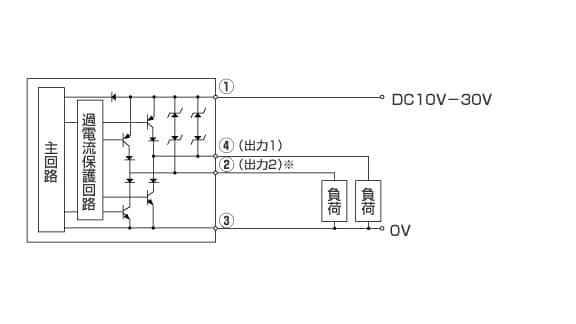

PNP 出力選択時

  • 出力2の機能選択でout(制御出力)を選択したときのみ

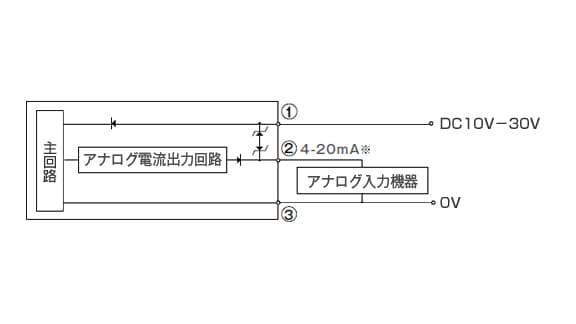

アナログ回路図

  • 出力2の機能選択でAnLG(アナログ出力)を選択したときのみ

ピン配置
