配線図/入出力回路図 セーフティライトカーテン GL-R シリーズ
光同期システム

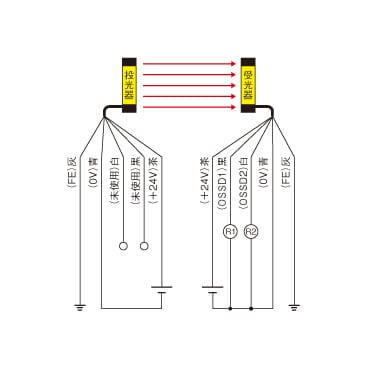

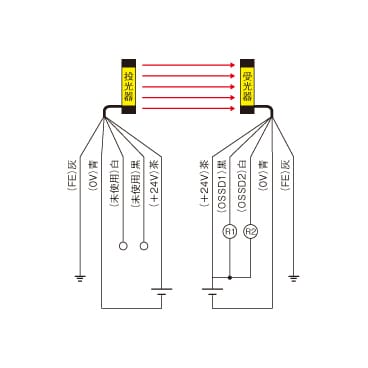

投光器:5芯ケーブル、受光器:5芯ケーブル
(1)PNP出力ケーブル
(2)NPN出力ケーブル

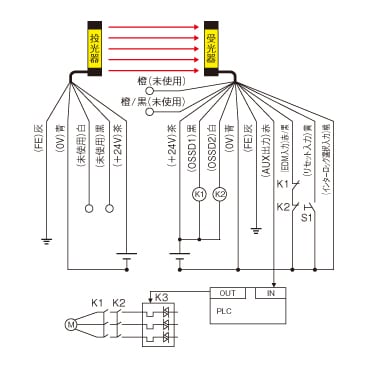

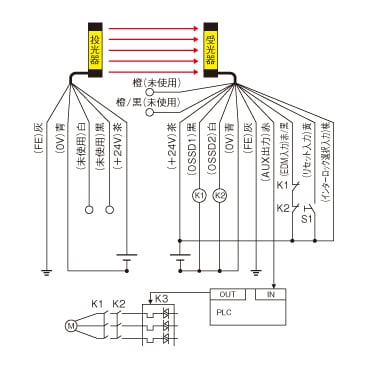

投光器:5芯ケーブル、受光器:11芯ケーブル、EDM入力使用、インターロック機能使用
(1)PNP出力ケーブル
(2)NPN出力ケーブル
ワンラインシステム
-
投光器と受光器を連結ケーブルで接続します。
-
投光器の本体接続ケーブルは不要です。
-
受光器の配線は、光同期システムと同じ11芯ケーブルが使用できます。

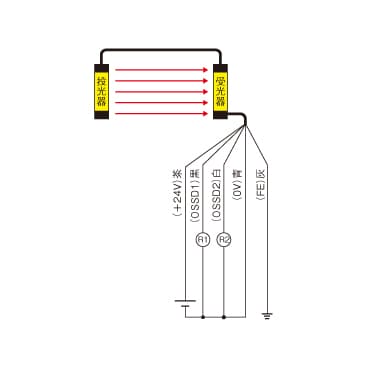

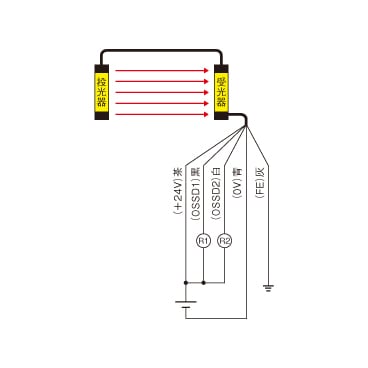

投光器:連結ケーブル、受光器:5芯ケーブル
(1)PNP出力ケーブル
(2)NPN出力ケーブル
有線同期システム

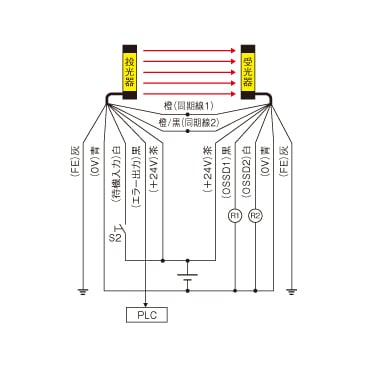

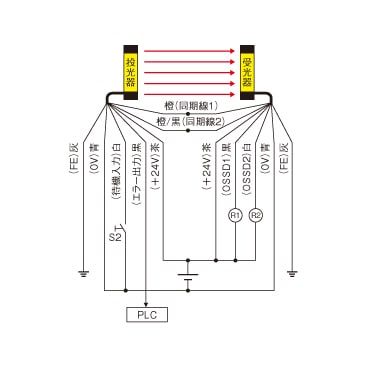

投光器:7芯ケーブル、受光器:7芯ケーブル
(1)PNP出力ケーブル
(2)NPN出力ケーブル
入出力回路図

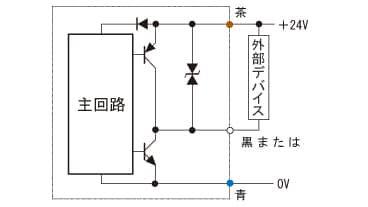

出力回路(PNPケーブル)
出力回路(NPNケーブル)

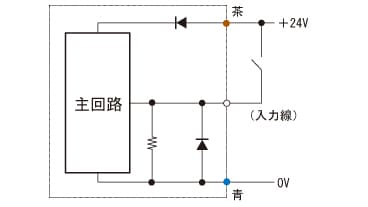

入力回路(PNPケーブル)
入力回路(NPNケーブル)
ケーブル線色とピン配置
-
同期線を接続しない場合、光同期システムで動作します。
-
光同期システムおよびワンラインシステムの場合、投光器側の入出力機能は使用できません。
-
設定ソフトを使用すると、設定によっては配線の機能が変化します。
5芯ケーブル
ピン番号 | 線色 | 名称 | |
---|---|---|---|
投光器接続時 | 受光器接続時 | ||
1 | 茶 | +24V | +24V |
2 | 白 | 未使用 | OSSD2 |
3 | 青 | 0V | 0V |
4 | 黒 | 未使用 | OSSD1 |
5 | 灰 | FE | FE |
7芯ケーブル
ピン番号 | 線色 | 名称 | |
---|---|---|---|
投光器接続時 | 受光器接続時 | ||
1 | 白 | 待機入力 | OSSD2 |
2 | - | 未使用 | 未使用 |
3 | 黒 | エラー出力 | OSSD1 |
4 | 茶 | +24V | +24V |
5 | 橙 | 同期線1 (RS-485+) |
同期線1 (RS-485+) |
6 | 橙/黒 | 同期線2 (RS-485−) |
同期線2 (RS-485−) |
7 | 青 | 0V | 0V |
8 | 灰 | FE | FE |
11芯ケーブル
ピン番号 | 線色 | 名称 | |
---|---|---|---|
投光器接続時 | 受光器接続時 | ||
1 | 白 | 待機入力 | OSSD2 |
2 | - | 未使用 | 未使用 |
3 | 黒 | エラー出力 | OSSD1 |
4 | 黄 | オーバーライド入力 | リセット入力 |
5 | 橙 | 同期線1 (RS-485+) |
同期線1 (RS-485+) |
6 | 橙/黒 | 同期線2 (RS-485−) |
同期線2 (RS-485−) |
7 | 青 | 0V | 0V |
8 | 赤 | ミューティング ランプ出力 |
AUX出力 |
9 | 赤/黒 | ミューティング 入力2 |
EDM入力 |
10 | 茶 | +24V | +24V |
11 | 桃 | ミューティング入力1 | インターロック選択入力 |
12 | 灰 | FE | FE |
注記
-
使用しない入出力線は個別に絶縁処理してください。
-
設定ソフトにより、配線の機能が変化します。詳細は、「GL-Rユーザーズマニュアル」を参照してください。
-
灰線(FE)は、本体ケースと電気的に接続されています。
-
本体ケースと内部の電源ラインは、3kV、100pFのコンデンサにより接続されています。
記号の意味
R1、R2 | 外部デバイス (セーフティPLC、セーフティリレーユニット等) |
---|---|
K1、K2 | 外部デバイス (強制ガイド式リレー、マグネットコンタクタ等) |
K3 | ソリッドステートコンタクタ※1 |
S1 | リセット用スイッチ |
S2 | 待機入力用スイッチ※1 |
S3 | オーバーライド用スイッチ |
S4~6 | ミューティングバンク入力用スイッチ |
---|---|
L1 | ミューティングランプ(白熱灯またはLEDランプ) |
P1、P2 | ミューティング装置(アンプ内蔵光電センサなど) |
M | 3相モータ |
PLC | 非安全関連制御用PLC※1 |
-
※1安全関連制御システムではありません
