位置決め/モーションユニット ラインナップ プログラマブルコントローラ KV-8000 シリーズ
省配線型位置決め・モーションユニット

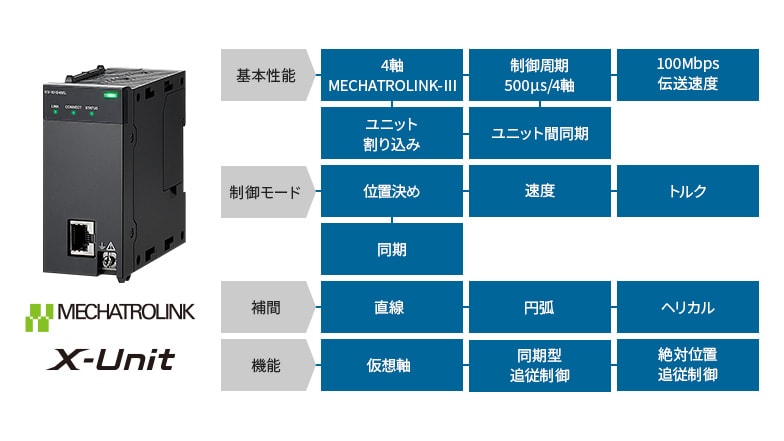

KV-XH04ML
![[基本性能]4軸 MRCHATROLINK-Ⅲ、制御周期 500μs/4軸、100Mbps伝送速度、ユニット割り込み、ユニット間同期 [制御モード]位置決め、速度、トルク、同期 [補間]直線、円弧、ヘリカル [機能]仮想軸、同期型追従制御、絶対位置追従制御 MECHATROLINK X-Unit](/Images/series_kv-8000_variations_motion-unit_01_2126236.jpg)

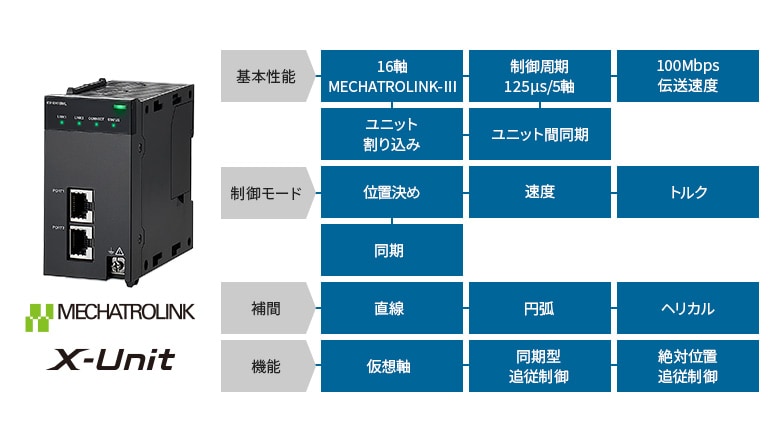

KV-XH16ML
![[基本性能]16軸 MECHATROLINK-Ⅲ、制御周期125μs/5軸、100Mbps伝送速度、ユニット割り込み、ユニット間同期 [制御モード]位置決め、速度、トルク、同期 [補間]直線、円弧、ヘリカル [機能]仮想軸、同期型追従制御、絶対位置追従制御 MECHATROLINK X-Unit](/Images/series_kv-8000_variations_motion-unit_02_2126237.jpg)

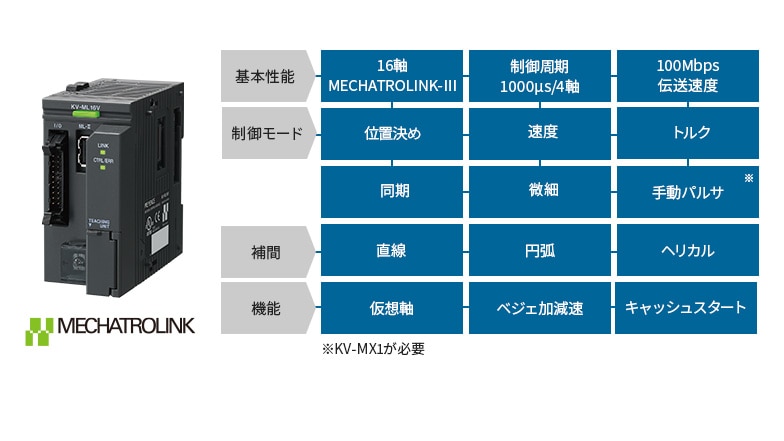

KV-ML16V
![[基本性能]16軸 MECHATROLINK-Ⅱ、制御周期1000μs/4軸、100Mbps伝送速度 [制御モード]位置決め、速度、トルク、同期、微細、手動パルサ※KV-MX1が必要 [補間]直線、円弧、ヘリカル [機能]仮想軸、ベジェ加減速、キャッシュスタート MECHATROLINK](/Images/series_kv-8000_variations_motion-unit_03_2126238.jpg)
パルス型位置決め・モーションユニット

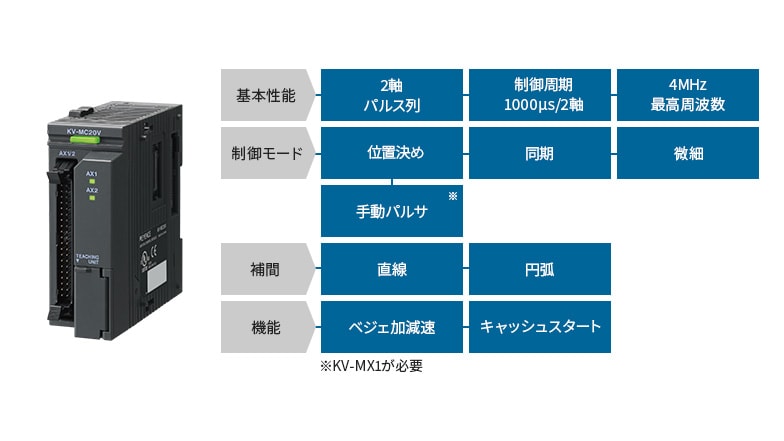

KV-MC20V
![[基本性能]2軸 パルス列、制御周期1000μm/2軸、4MHz最高周波数 [制御モード]位置決め、同期、微細、手動パルサ※KV-MX1が必要 [補間]直線、円弧 [機能]ベジェ加減速、キャッシュスタート](/Images/series_kv-8000_variations_motion-unit_04_2126239.jpg)

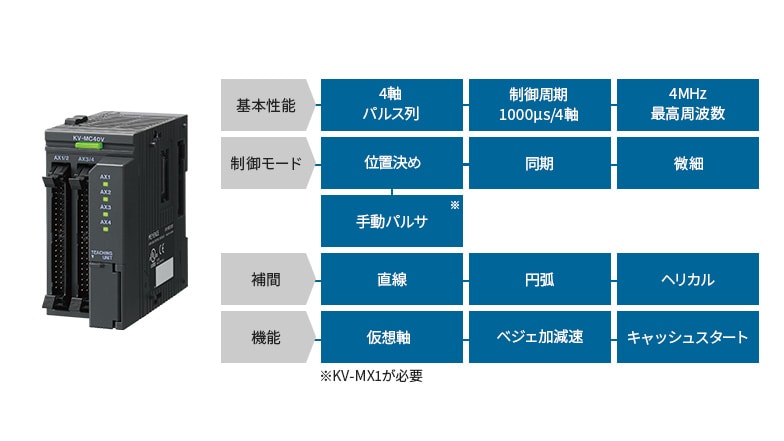

KV-MC40V
![[基本性能]4軸 パルス列、制御周期1000μs/4軸、4MHz最高周波数 [制御モード]位置決め、同期、微細、手動パルサ※KV-MX1が必要 [補間]直線、円弧、ヘリカル [機能]仮想軸、ベジェ加減速、キャッシュスタート](/Images/series_kv-8000_variations_motion-unit_05_2126240.jpg)
機能拡張ユニット

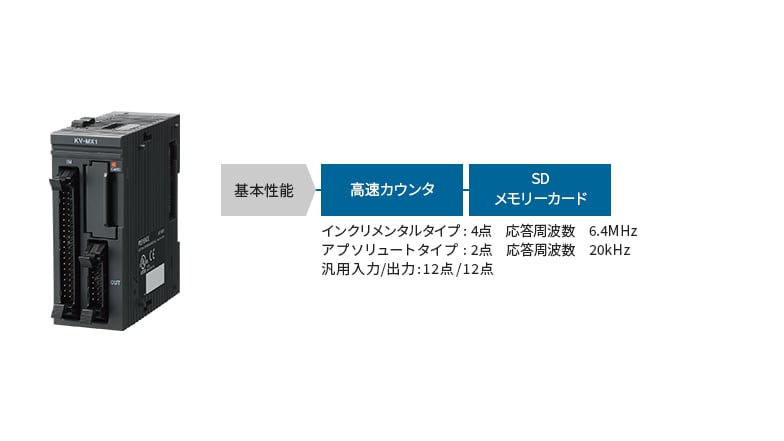

KV-MX1
![[基本性能]高速カウンタ、SDメモリーカード インクリメンタルタイプ:4点 応答周波数 6.4MHz アブソリュートタイプ:2点 応答周波数20kHz 汎用入力/出力:12点/12点](/Images/series_kv-8000_variations_motion-unit_06_2126241.jpg)
高速位置決めユニット

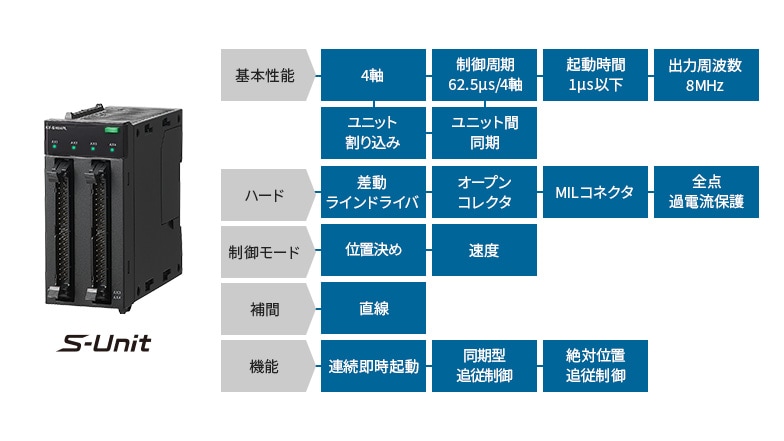

KV-SH04PL
高速位置決めユニット
![[基本性能]4軸、制御周期62.5μm/4軸、起動時間1μs以下、出力周波数8MHz、ユニット割り込み、ユニット間同期 [ハード]差動ラインドライバ、オープンコレクタ、MILコネクタ、全点過電流保護 [制御モード]位置決め、速度 [補間]直線 [機能]連続即時起動、同期型追従制御、絶対位置追従制御 S-Unit](/Images/series_kv-8000_variations_motion-unit_07_2126242.jpg)
通信型位置決めユニット
KV-LH20V
![[ハード]8軸 Modbus RTU、省配線 [制御モード]位置決め、速度※1:オリエンタルモーター(株)ステッピングモータ使用時 [対応機種※2:接続可能機種に関しては当社営業担当までご相談ください。](株)キーエンスQSシリーズ、(株)アイエイアイ電動アクチュエータ、オリエンタルモーター(株)ステッピングモータ 、オリエンタルモーター(株)電動アクチェエータ、SMC(株)電動アクチェエータ](/Images/series_kv-8000_variations_motion-unit_08_2126243.jpg)
シンプル位置決めユニット
KV-H20S
![[基本性能]2軸 パルス列、1MHz最高周波数 [制御モード]位置決め、速度 [補間]直線 [機能]ゼロスタート](/Images/series_kv-8000_variations_motion-unit_09_2126244.jpg)

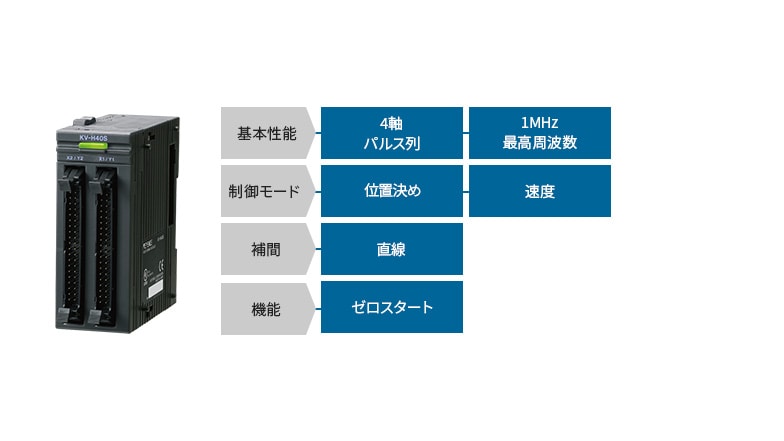

KV-H40S
![[基本性能]4軸 パルス列、1MHz最高周波数 [制御モード]位置決め、速度 [補間]直線 [機能]ゼロスタート](/Images/series_kv-8000_variations_motion-unit_10_2126245.jpg)

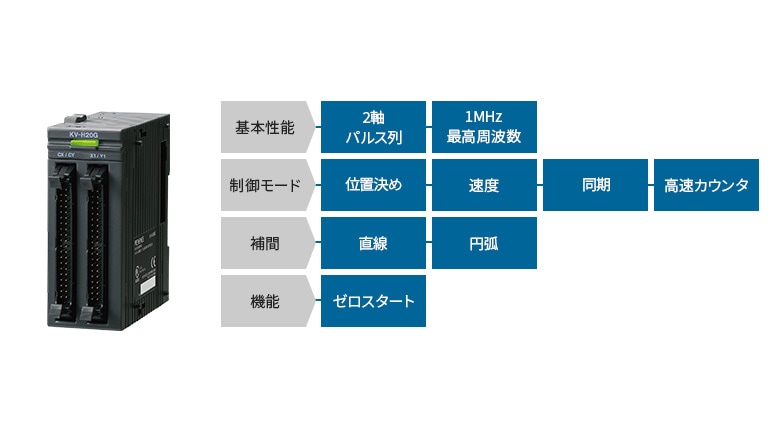

KV-H20G
![[基本性能]2軸 パルス列、1MHz最高周波数 [制御モード]位置決め、速度、同期、高速カウンタ [補間]直線、円弧 [機能]ゼロスタート](/Images/series_kv-8000_variations_motion-unit_11_2126246.jpg)
高速カウンタユニット

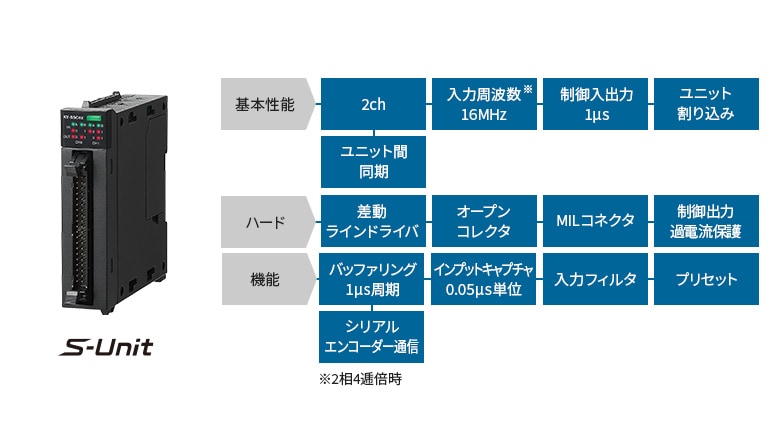

KV-SSC02
高速カウンタユニット
![[基本性能]2ch、入力周波数※2相4逓倍時 16MHz、制御入出力1μs、ユニット割り込み、ユニット間同期 [ハード]差動ラインドライバ、オープンコレクタ、MILコネクタ、制御出力過電流保護 [機能]バッファリング1μs周期、インプットキャプチャ0.05μs単位、入力フィルタ、プリセット、シリアルエンコーダ通信 S-Unit](/Images/series_kv-8000_variations_motion-unit_12_2126247.jpg)

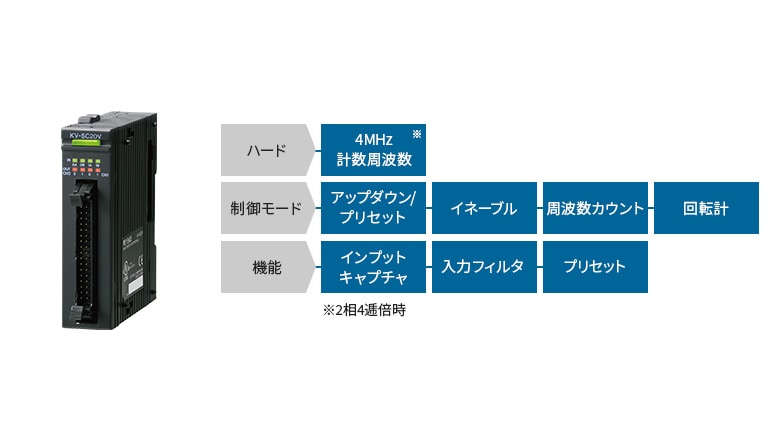

KV-SC20V
![[ハード]4MHz計数周波数※2相4逓倍時 [制御モード]アップダウン/プリセット、イネーブル、周波数カウント、回転計 [機能]インプットキャプチャ、入力フィルタ、プリセット](/Images/series_kv-8000_variations_motion-unit_13_2126248.jpg)
