リモートI/Oユニット ラインナップ プログラマブルコントローラ KV-8000 シリーズ
EtherNet/IP®

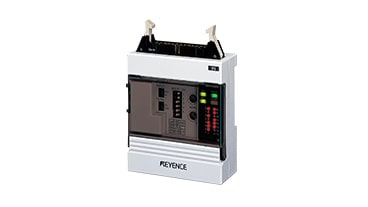

EtherNet/IP®対応通信ユニット
| 型式 | PORT数 | 通信速度 | 接続形態 | 最大接続台数 |
|---|---|---|---|---|
| KV-EP02 型式の詳細はこちら | 2（スイッチングハブ機能内蔵） | 100Mbps | ライン/スター型 | 15 |
※
スキャナがKV-7000/5000/3000シリーズの場合（アナログユニットは最大7台）

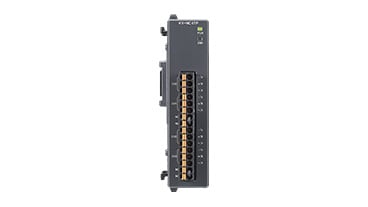

ヨーロピアン端子台タイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KV-NC16EXE 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-NC8ER 型式の詳細はこちら | - | リレー8点 | - | - |
| KV-NC16ETE 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-NC16ETPE 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |

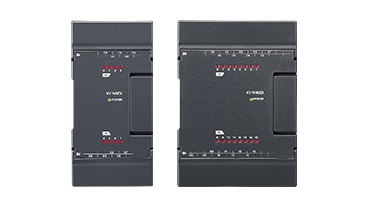

ネジ端子台タイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KV-N8EX 型式の詳細はこちら | 8点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-N16EX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-N8ER 型式の詳細はこちら | - | リレー8点 | - | - |
| KV-N8ET 型式の詳細はこちら | - | トランジスタ（シンク）8点 | - | 過電流保護機能あり |
| KV-N8ETP 型式の詳細はこちら | - | トランジスタ（ソース）8点 | - | 過電流保護機能あり |
| KV-N16ER 型式の詳細はこちら | - | リレー16点 | - | - |
| KV-N16ET 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-N16ETP 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |
| KV-N8EXR 型式の詳細はこちら | 8点 | リレー8点 | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-N8EXT 型式の詳細はこちら | 8点 | トランジスタ(シンク)8点 | 5V/24V切換可能、入力時定数4段切換 | 過電流保護機能あり |
※
ネジ端子台タイプを使用するには、接続変換ユニットKV-NC1が必要です。
MILコネクタタイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KV-NC16EX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-NC32EX 型式の詳細はこちら | 32点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KV-NC16ET 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-NC16ETP 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |
| KV-NC32ET 型式の詳細はこちら | - | トランジスタ（シンク）32点 | - | 過電流保護機能あり |
| KV-NC32ETP 型式の詳細はこちら | - | トランジスタ（ソース）32点 | - | 過電流保護機能あり |
| KV-NC16EXT 型式の詳細はこちら | 16点 | トランジスタ（シンク）16点 | 5V/24V切換可能、入力時定数4段切換 | 過電流保護機能あり |
| KV-NC32EXT 型式の詳細はこちら | 32点 | トランジスタ（シンク）32点 | 24V、入力時定数4段切換 | 過電流保護機能あり |
ヨーロピアン端子台/ネジ端子台タイプアナログユニット
| 型式 | 入力点数 | 出力点数 | ハード |
|---|---|---|---|
| KV-NC4AD 型式の詳細はこちら | 4ch | - | 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA |
| KV-NC2DA 型式の詳細はこちら | - | 2ch | 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA |
| KV-N3AM 型式の詳細はこちら | 2ch | 1ch | 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA |
※
ネジ端子台タイプを使用するには、接続変換ユニットKV-NC1が必要です。
ヨーロピアン端子台タイプ温度入力ユニット
| 型式 | 入力点数 | ハード |
|---|---|---|
| KV-NC4TP 型式の詳細はこちら | 4ch | 熱電対、白金測温抵抗体 |

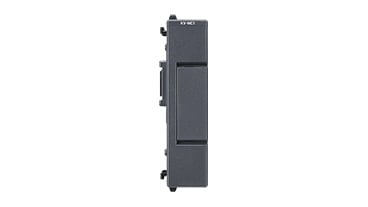

接続変換ユニット
| 型式 | ハード |
|---|---|
| KV-NC1 型式の詳細はこちら | ネジ端子台ユニット使用時に必要 |
［接続例］
接続変換ユニットで、ネジ端子台タイプの拡張ユニットを接続できます。
CC-Link

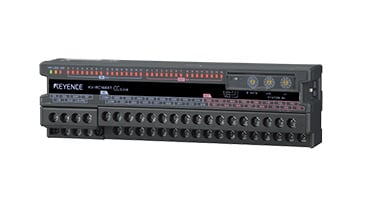

ネジ端子台タイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KV-RC16BX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数3段切換 | - |
| KV-RC32BX 型式の詳細はこちら | 32点 | - | 5V/24V切換可能、入力時定数3段切換 | - |
| KV-RC16BR 型式の詳細はこちら | - | リレー16点 | - | - |
| KV-RC16BT 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | - |
| KV-RC32BT 型式の詳細はこちら | - | トランジスタ（シンク）32点 | - | - |
| KV-RC8BXR 型式の詳細はこちら | 8点 | リレー8点 | 5V/24V切換可能、入力時定数3段切換 | - |
| KV-RC8BXT 型式の詳細はこちら | 8点 | トランジスタ（シンク）8点 | 12V/24V切換可能、入力時定数3段切換 | - |
| KV-RC16BXT 型式の詳細はこちら | 16点 | トランジスタ（シンク）16点 | 12V/24V切換可能、入力時定数3段切換 | - |

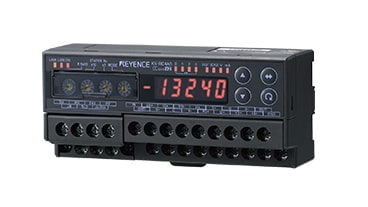

ネジ端子台タイプアナログユニット
| 型式 | 入力点数 | 出力点数 | ハード |
|---|---|---|---|
| KV-RC4AD 型式の詳細はこちら | 4ch | - | 0～5V、1～5V、±5V、0～10V、±10V、0～20mA、4～20mA |
| KV-RC4DA 型式の詳細はこちら | - | 4ch | 0～5V、1～5V、0～10V、±10V、0～20mA、4～20mA |
KL-LINK
ネジ端子台タイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KL-8BLX 型式の詳細はこちら | 8点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KL-16BX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KL-8BLR 型式の詳細はこちら | - | リレー8点 | - | - |
| KL-8BLT 型式の詳細はこちら | - | トランジスタ（シンク）8点 | - | - |
| KL-16BR 型式の詳細はこちら | - | リレー16点 | - | - |
| KL-16BT 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | - |
| KL-8BXR 型式の詳細はこちら | 8点 | リレー8点 | 5V/24V切換可能、入力時定数4段切換 | - |
| KL-8BXT 型式の詳細はこちら | 8点 | トランジスタ（シンク）8点 | 5V/24V切換可能、入力時定数4段切換 | - |
コネクタタイプI/Oユニット
| 型式 | 入力点数 | 出力点数 | ハード(入力) | ハード(出力) |
|---|---|---|---|---|
| KL-16CX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KL-32CX 型式の詳細はこちら | 32点 | - | 5V/24V切換可能、入力時定数4段切換 | - |
| KL-16CT 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | - |
| KL-32CT 型式の詳細はこちら | - | トランジスタ（シンク）32点 | - | - |
ネジ端子台タイプアナログユニット
| 型式 | 入力点数 | 出力点数 | ハード |
|---|---|---|---|
| KL-4AD 型式の詳細はこちら | 4ch | - | 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA |
| KL-2DA 型式の詳細はこちら | - | 2ch | 0~5V、1~5V、0~10V、±10V、0~20mA、4~20mA |

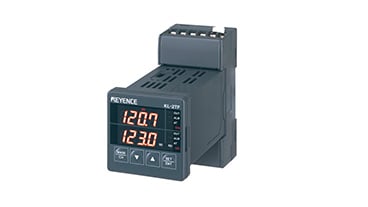

ネジ端子台タイプ温度調節ユニット
| 型式 | 入力点数 | 出力点数 | ハード |
|---|---|---|---|
| KL-2TF 型式の詳細はこちら | 2ch | - | 熱電対、白金測温抵抗体 |

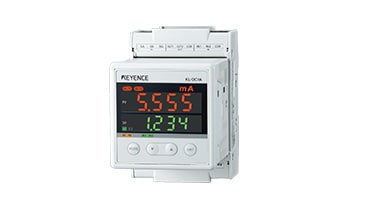

高機能リモートデータ入力ユニット
| 型式 | 入力点数 | ハード |
|---|---|---|
| KL-DC1A 型式の詳細はこちら | 直流電流入力1ch | 0～20mA、±10mA、±100mA、±1A、±10A |
| KL-DC1V 型式の詳細はこちら | 直流電圧入力1ch | 0～10V、±10V、±100V |
| KL-LC1 型式の詳細はこちら | ロードセル入力1ch | ±2.5mV、±5.0mV、±10.0mV、±15.0mV、±20.0mV、±30.0mV |
| KL-WH1 型式の詳細はこちら | 電力量計測1ch | AC100 ～250V(正弦波) / 50/60Hz |
