リモートI/Oユニット ラインナップ プログラマブル コントローラ KV Nano シリーズ

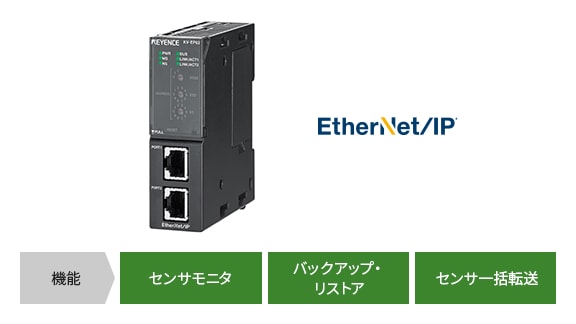

EtherNet/IP®対応通信ユニット
![EtherNet/IP® [機能]センサモニタ、バックアップ・リストア、センサ一括転送](/Images/series_kv_nano_variations_remote-io-unit_01_2125678.jpg)
| 型式 | PORT数 | 通信速度 | 接続形態 | 最大接続台数 |
|---|---|---|---|---|
| KV-EP02 型式の詳細はこちら | 2（スイッチングハブ機能内蔵） | 100Mbps | ライン/スター型 | 8 |
-
※スキャナがKV-NC1EPの場合（アナログユニットは最大4台）

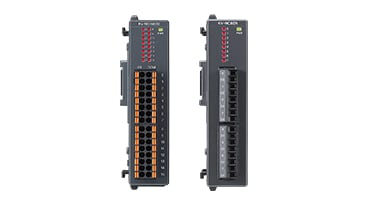

入出力ユニット — ヨーロピアン端子台タイプ
| 型式 | 入力点数 | 出力点数 | ハード（入力） | ハード（出力） |
|---|---|---|---|---|
| KV-NC16EXE 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-NC8ER 型式の詳細はこちら | - | リレー8点 | - | - |
| KV-NC16ETE 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-NC16ETPE 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |
入出力ユニット — ネジ端子台タイプ
| 型式 | 入力点数 | 出力点数 | ハード（入力） | ハード（出力） |
|---|---|---|---|---|
| KV-N8EX 型式の詳細はこちら | 8点 | - | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-N16EX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-N8ER 型式の詳細はこちら | - | リレー8点 | - | - |
| KV-N8ET 型式の詳細はこちら | - | トランジスタ（シンク）8点 | - | 過電流保護機能あり |
| KV-N8ETP 型式の詳細はこちら | - | トランジスタ（ソース）8点 | - | 過電流保護機能あり |
| KV-N16ER 型式の詳細はこちら | - | リレー16点 | - | - |
| KV-N16ET 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-N16ETP 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |
| KV-N8EXR 型式の詳細はこちら | 8点 | リレー8点 | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-N8EXT 型式の詳細はこちら | 8点 | トランジスタ（シンク）8点 | 5V/24V切換可能、 入力時定数4段切換 |
過電流保護機能あり |
-
※ネジ端子台タイプを使用するには、接続変換ユニットKV-NC1が必要です。

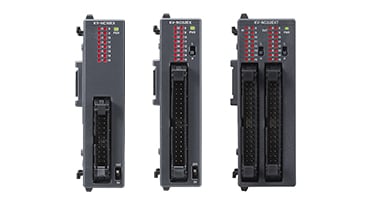

入出力ユニット — MILコネクタタイプ
| 型式 | 入力点数 | 出力点数 | ハード（入力） | ハード（出力） |
|---|---|---|---|---|
| KV-NC16EX 型式の詳細はこちら | 16点 | - | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-NC32EX 型式の詳細はこちら | 32点 | - | 5V/24V切換可能、 入力時定数4段切換 |
- |
| KV-NC16ET 型式の詳細はこちら | - | トランジスタ（シンク）16点 | - | 過電流保護機能あり |
| KV-NC16ETP 型式の詳細はこちら | - | トランジスタ（ソース）16点 | - | 過電流保護機能あり |
| KV-NC32ET 型式の詳細はこちら | - | トランジスタ（シンク）32点 | - | 過電流保護機能あり |
| KV-NC32ETP 型式の詳細はこちら | - | トランジスタ（ソース）32点 | - | 過電流保護機能あり |
| KV-NC16EXT 型式の詳細はこちら | 16点 | トランジスタ（シンク）16点 | 5V/24V切換可能、 入力時定数4段切換 |
過電流保護機能あり |
| KV-NC32EXT 型式の詳細はこちら | 32点 | トランジスタ（シンク）32点 | 24V、入力時定数 4段切換 |
過電流保護機能あり |

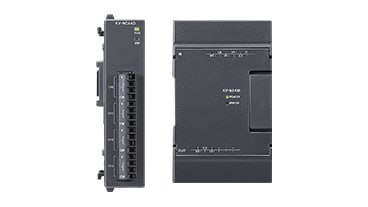

アナログユニット — ヨーロピアン端子台/ネジ端子台タイプ
| 型式 | 入力点数 | 出力点数 | ハード |
|---|---|---|---|
| KV-NC4AD 型式の詳細はこちら | 4ch | - | 0~5V、1~5V、0~10V、±10V、0~20mA、 4~20mA |
| KV-NC2DA 型式の詳細はこちら | - | 2ch | 0~5V、1~5V、0~10V、±10V、0~20mA、 4~20mA |
| KV-N3AM 型式の詳細はこちら | 2ch | 1ch | 0~5V、1~5V、0~10V、±10V、0~20mA、 4~20mA |
-
※ネジ端子台タイプを使用するには、接続変換ユニットKV-NC1が必要です。
温度入力ユニット — ヨーロピアン端子台タイプ
| 型式 | 入力点数 | ハード |
|---|---|---|
| KV-NC4TP 型式の詳細はこちら | 4ch | 熱電対、白金測温抵抗体 |

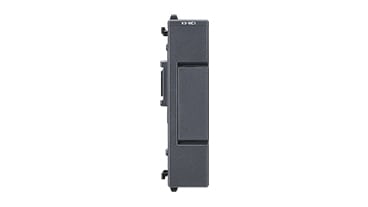

接続変換ユニット
| 型式 | ハード |
|---|---|
| KV-NC1 型式の詳細はこちら | ネジ端子台ユニット使用時に必要 |
接続例
接続変換ユニットで、ネジ端子台タイプの拡張ユニットを接続できます。
