スポット照明省スペース設置、ポイントでとらえるスポット照明
CA-DP
代表アプリケーション
ガラス基板のアライメント
同軸タイプのマクロレンズと組み合わせて、貼り合わせの位置決め用アライメントマークの検出を行ないます。
スポット照明用
Cマウントレンズアダプター（OP-87896）
との組み合わせ例
スポット照明の先端にCマウントレンズアダプター（OP-87896）を付けることでより多彩な活用が実現。
縦軸：スポット径/横軸：LWD
画像処理用レンズと組み合わせることでムラの少ないきれいなスポット光を実現。
縦軸：スポット径/横軸：LWD 単位 mm
グラフの範囲内が明るさを確保して使用いただける範囲です。実際に明るさが足りるかどうかは事前にご確認ください。
テレセントリックレンズと組み合わせることで平行光照明として活用も可能です。

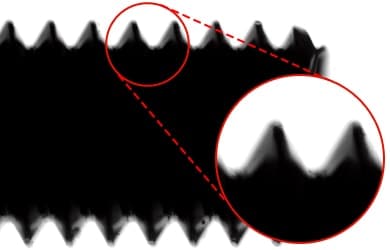

テレセントリックバックライト画像
光りの回り込みのないシャープな画像が得られます。
面照明バックライト画像
ネジの表面で反射した光によりエッジがあいまいになっています。
