波形ガードバンド監視を使いたい

波形ガードバンド監視アプリケーションの基本的な設定方法を説明します。
入手方法およびインポート方法はアプリケーションの入手方法/インポート方法をご確認ください。

設定手順

1. 波形ガードバンド監視アプリケーションの「設定」画面を開きます。

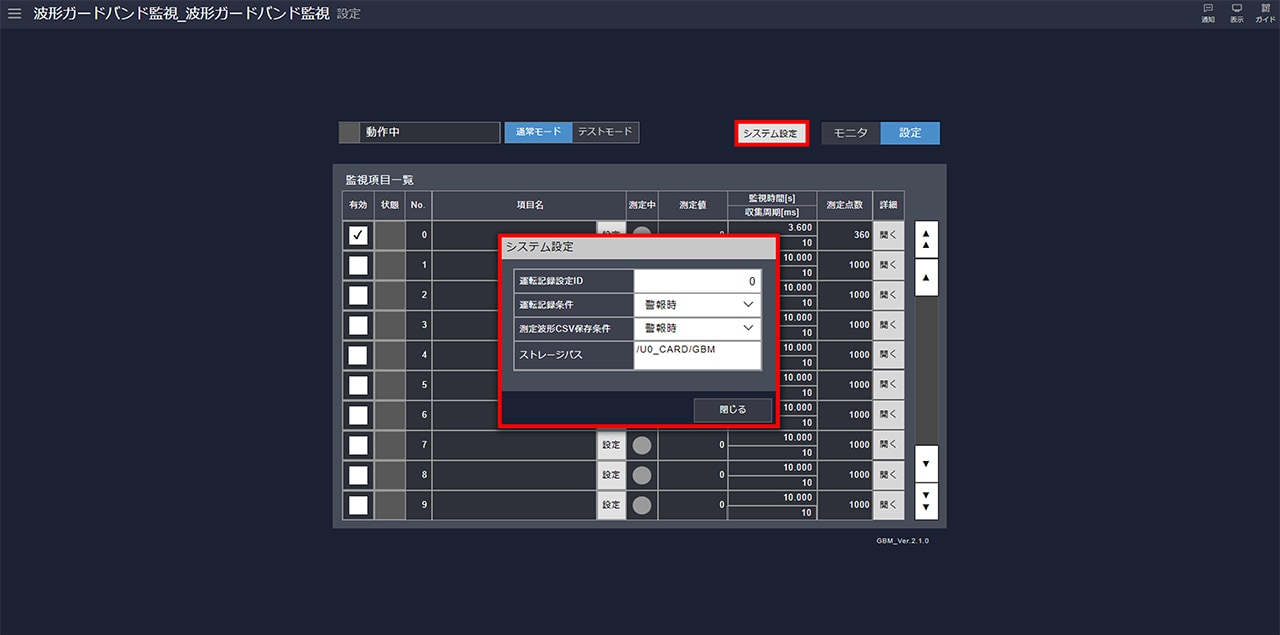

2. 「システム設定」を選択してダイアログを表示します。波形ガードバンド監視に関するストレージパスやCSVの保存条件を設定します。
KV-XD02のSDカードを指定する場合 : “/U0_CARD/” 任意のフォルダ
CPUのSDカードを指定する場合 : “/0_CARD/” 任意のフォルダ

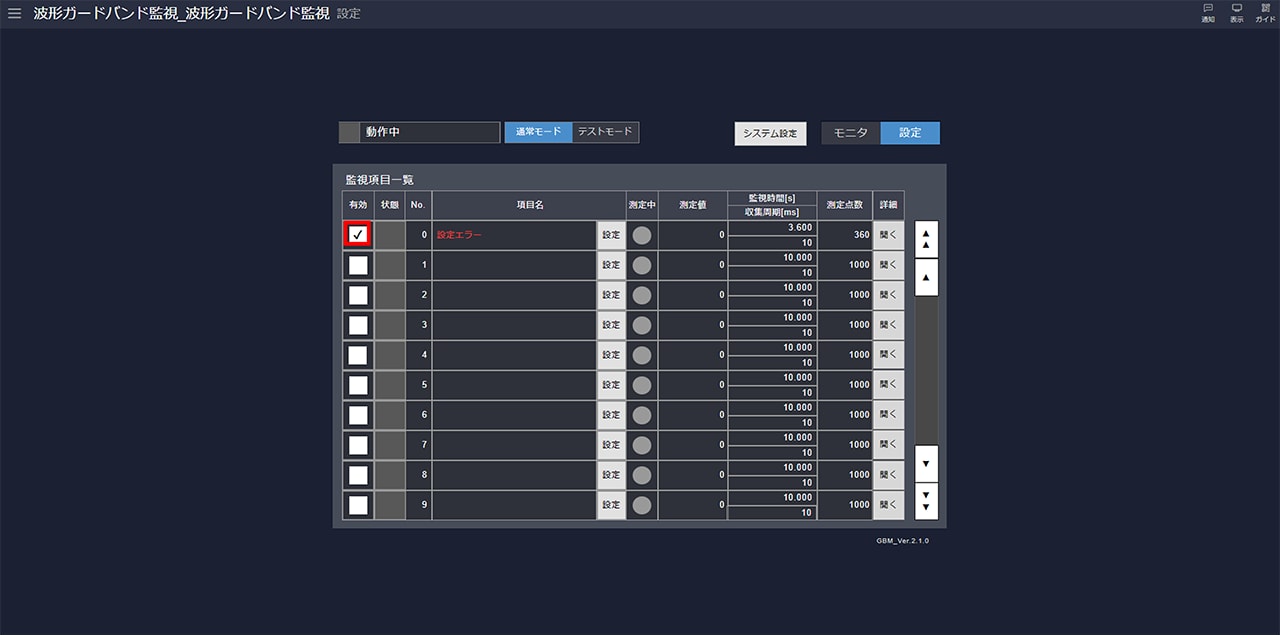

3. 「有効」にして、〔設定〕を選択します。

4. 監視したい対象の「デバイス/変数」および「データ型」と「項目名」を設定します。

5. 監視条件を設定します。
監視方法を「開始+時間」にした場合、監視を始める「開始トリガ」と「時間」、「収集周期」を下図のように設定します。
設定方法の詳細についてはマニュアルを参照ください。
