波形上下限監視を使いたい

波形上下限監視の基本的な設定方法を説明します。
波形上下限監視アプリケーションは標準搭載しています。

設定手順

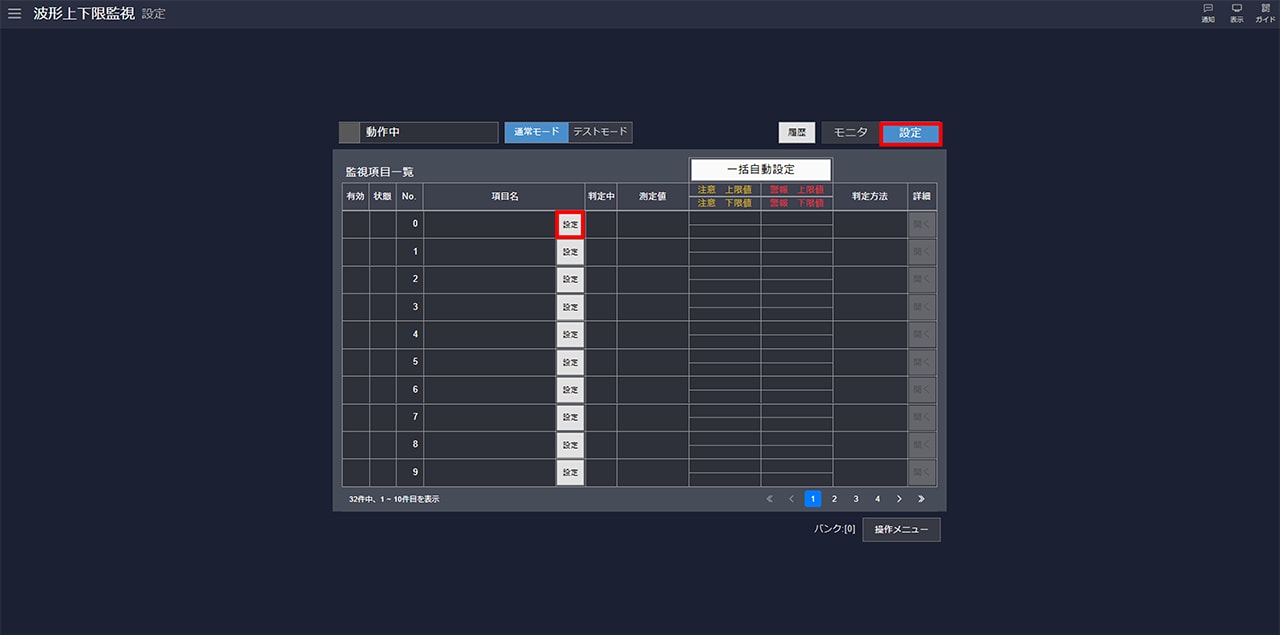

1. 〔設定〕を選択して設定画面を開きます。
その後に、項目ごとの〔設定〕を選択して「監視項目基本設定」ダイアログを開きます。

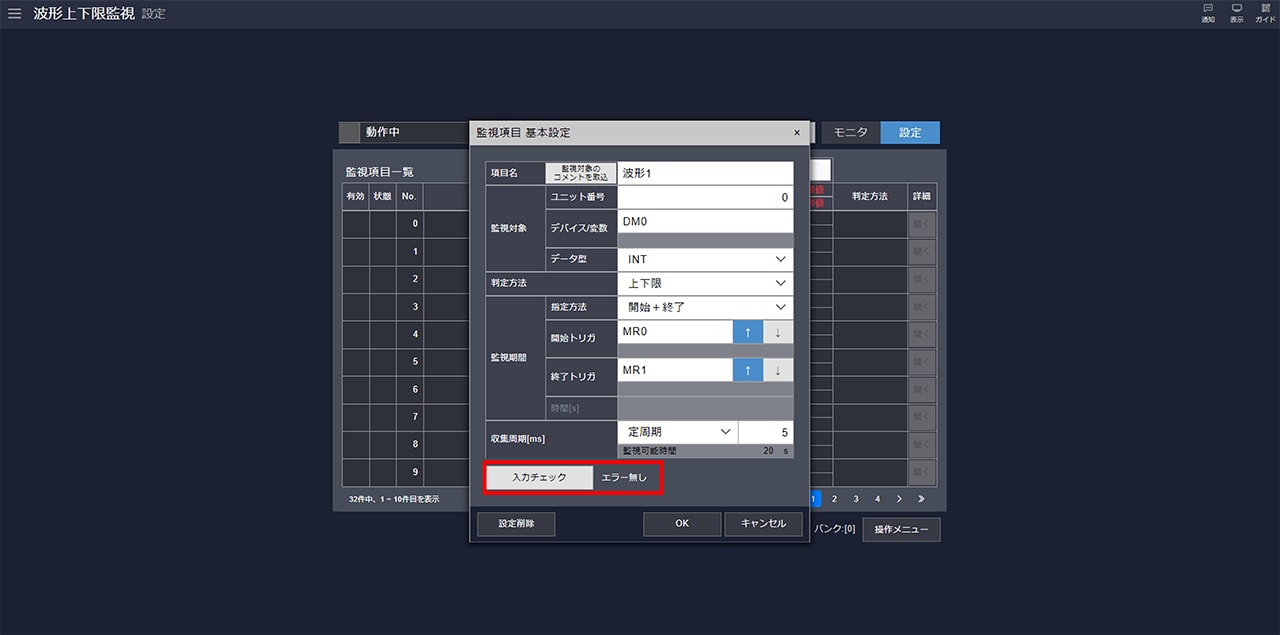

2. 監視方法や項目名、サイクルタイム計測に必要なデバイス/変数を設定します。

3. 必要な情報を入力後、〔入力チェック〕を選択して、「エラー無し」と表示されたら〔OK〕を選択して設定完了です。
設定した信号のON/OFFでサイクルタイムの計測が開始します。

4. KV STUDIOのワークスペース上の、「データ活用アプリケーション」 > 「波形上下限監視」をダブルクリックで表示されるダイアログからも設定できます。
