ファインブランキング

概要と特徴

ファインブランキング（FB）とは、ブランキング（抜き打ち加工）を精密に行うプレス加工技術のことです。この原理は金属に圧力を加えると塑性変形の力が高まるという「静水圧効果」に基づいています。
一般的なプレス加工では、ダイ（型）の上に加工物を置き、パンチで加圧して加工しますが、その際、ダイとパンチの間に適正な隙間（クリアランス）が必要となります。これに対して、ファインブランキングはクリアランスを極力なくした上で、上下両方から加圧して加工するものです。

導入のメリット

ファインブランキングの技術を用いることで、一般的なプレス加工では対応が困難とされるミクロン単位の精密なプレス加工が可能です。その上、せん断面が平滑で美しく仕上がることから、後処理が不要といったメリットがあります。また、曲げや絞り、せん断などを組み合わせた複雑な形状の成形も可能です。
加工可能な材料を広くカバーしている点も強みの一つといえます。特殊鋼をはじめ、ステンレス鋼、超合金といった難加工材にも対応できます。
こうした長所があることから、従来、鍛造や鋳造などで製造されていた金属部品をファインブランキングで行う場合が増えています。現在、自動車やカメラなどの精密機器、医療機器、航空宇宙分野など幅広い分野で部品の製造に不可欠な加工技術となっています。

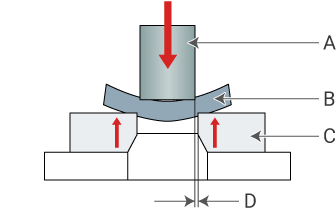

上方向から加圧

パンチとダイの間に適正なクリアランスが必要

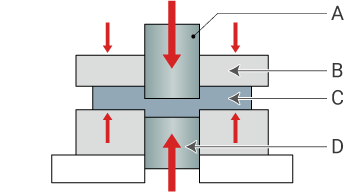

上方向から加圧

クリアランスが少ない
