カメラの設置角度を簡単に調整したい

アジャスタブルブラケット

アジャスタブルブラケットを使用すると簡単に位置や角度が調整できます。

HOW TO/STEP

1

センサの型式にあったアジャスタブルブラケットを選定します。
2

センサにブラケットを取り付けます。
3

位置や角度を調整します。

1

	IV3シリーズ
アンプ内蔵モデル	OP-88636
超小型モデル	OP-87910^※

※
AI 撮像照明ユニット装着時はOP-88369を使用します。

2

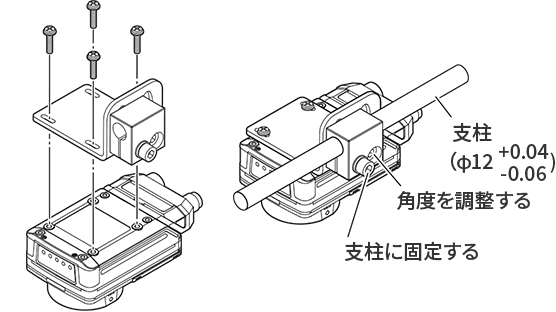

OP-87910

取付例

OP-88636

取付例

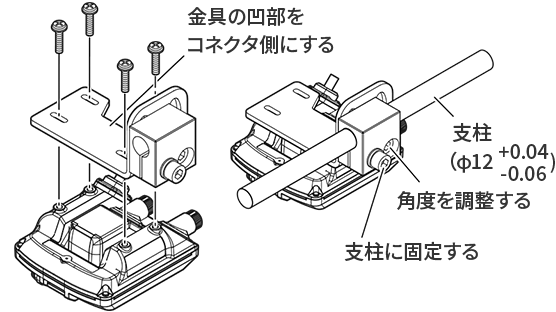

OP-88639

取付例

ワンポイント

生産設備における冶具の段取り替えや位置調整が必要な場合、簡単に調整できます。
