配線を減らしたい

PoE※

IV3シリーズ（アンプ内蔵モデル）では、電源と制御信号のやり取りを1本のケーブルでおこなうことができ省配線になります。

  • ※
    PoE（Power over Ethernet）

HOW TO/STEP

  • 1
    PoEで給電する場合の仕様を確認します。
  • 2
    センサとイーサネットスイッチを接続するケーブルを選定します。
  • 1
    PoE（Power over Ethernet）で給電する場合

PoE給電機器仕様

適合規格 IEEE802.3af/at/bt
AI 撮像照明ユニット未使用時 電力class4以上（class6以上推奨）
AI 撮像照明ユニット使用時 電力class3以上（class4以上推奨）

注記

  • 本機の電源は、電源I/Oケーブル（DC24V）またはPoEのいずれか一方から供給してください。
  • PoE 使用時は、電源I/Oケーブルを接続しないでください。破損するおそれがあります。
  • PoE 使用時は、電力制限のため動作が制限される場合があります。

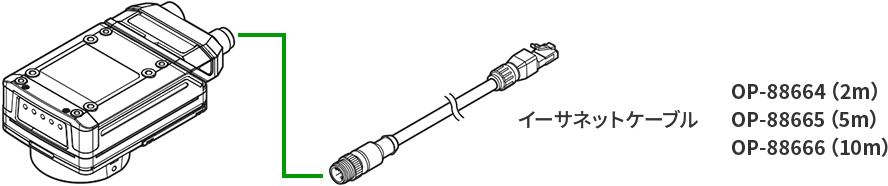

  • イーサネットケーブルはOP-88664/OP-88665/OP-88666、またはCAT 5e 以上のケーブルを使用してください。
  • イーサネットケーブルの着脱時は、本機に接続しているPoE 給電機器の電源をOFFにしてください。

ワンポイント

PoEで給電する場合、PoE 対応のイーサネットスイッチを使用してください。
