一回の検査ごとに表示された画像をクリアしたい

エラークリア時の判定出力リセット

外部信号で、今表示されている画像（および判定出力）をクリアできる機能です。検査ごとにクリアすることで、画像が更新されたかが分かりやすくなります。

HOW TO/STEP

  • 1
    【センサ拡張設定】を押します。
  • 2
    【入出力設定】-【入力設定】を押します。

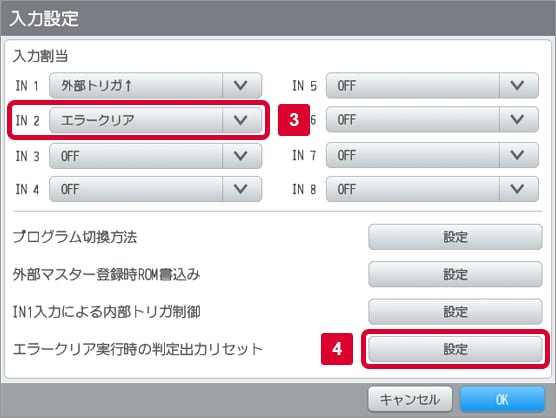

  • 3
    入力割当で【エラークリア】を割り当てます。

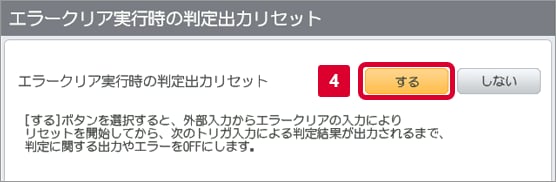

  • 4
    エラークリア実行時の判定出力リセットを【する】を選択します。

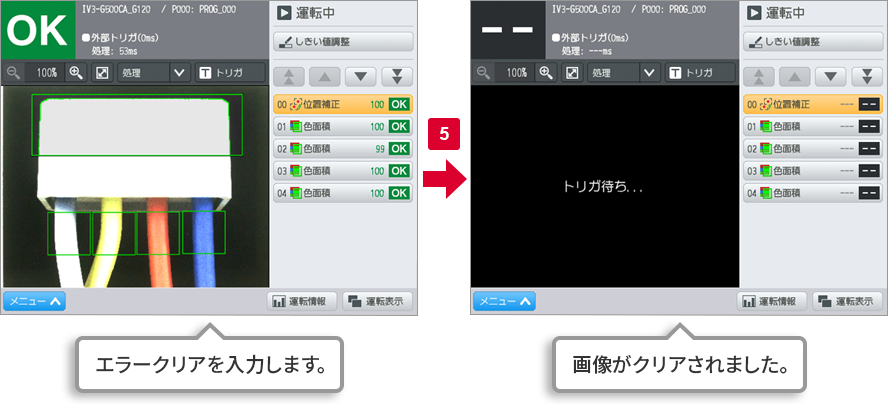

  • 5
    画像をリセットしたいときにエラークリア入力をします。

ワンポイント

エラークリア実行時の判定出力リセットはIN線によるエラークリア時のみ有効です。
EtherNet/IP®などの通信機能でおこないたい場合は、プログラム切換機能で代用できます。
