どのNGパターンが来たのかを分かるようにしたい

仕分けモード

事前にNGパターンの登録を複数おこなうことで、どのNGパターンが発生したか確認できます。

HOW TO/STEP

  • 1

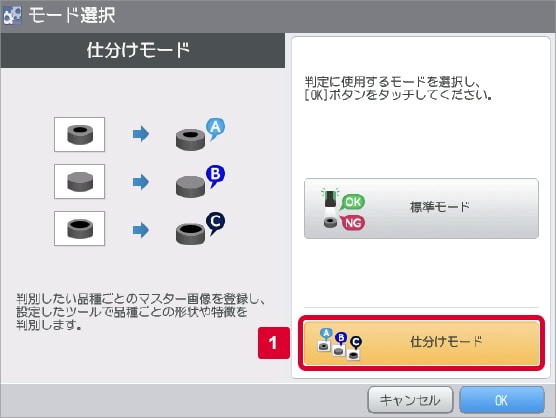

    【センサ設定】-【仕分けモード】を選択します。
  • 2

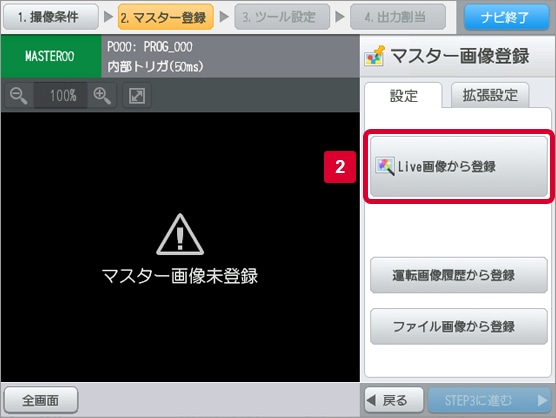

    撮像条件を設定し、マスター画像登録をおこないます。
  • 3
    OK/NG判定をおこなうためのツール設定をおこないます。
  • 4

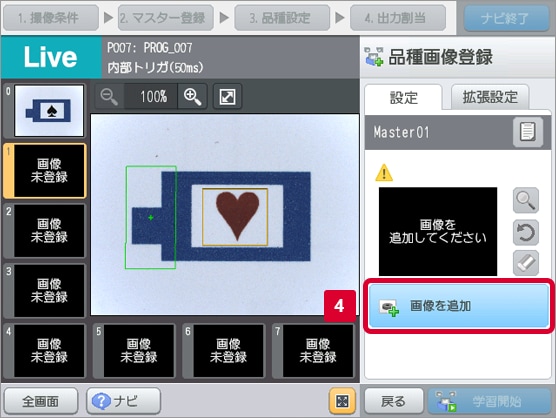

    仕分けをおこないたい品種の画像を追加します。
  • 5
    NGパターンごとに出力を割り当てます。

ワンポイント

生産設備においてOK/NG判定をおこなうだけでなく、どのNGパターンが来たかを確認し仕分けをおこなう場合に便利な機能です。
