電機・電子業界

はんだの不良解析 Sa(算術平均高さ)

半田付けの際に、広い範囲に半田が広がってしまいリークを引き起こすという現象が発生。OK品とNG品をSaで比較すると、NG品のほうが粗いということが判明。線から面へと評価範囲を広げることで、より確実な判断が可能。

腐食後の銅めっき表面の粗さは、その後の半田付けなどの品質に影響する。Sdrなどで表面積を評価したり、Saで全体的な粗さを見ると有効。

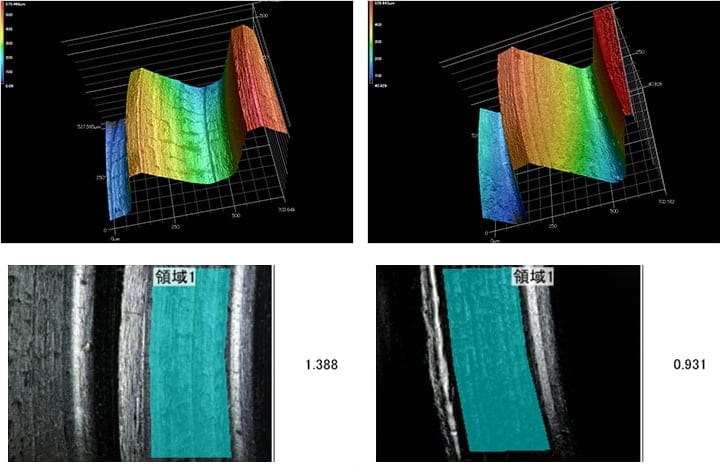

相手材の樹脂を削ってしまうトラブルがあり、摺動面の平滑性をSaで確認。加工方法を変更した対策品はSaが小さくなっており、検証の結果も良好。品質を維持するための指標を数値化することができた。
