自動車業界
奥まったバルブ底面の平面度測定
奥まったバルブの底面の平坦さ（平面度）を測定します。バルブ底面が平坦ではない場合、正常に開閉されないことで、製品の機能と品質を損ねてしまいます。また、バルブ内の異物やバルブのストロークの測定を同時に行うことで、検査を合理化します。
従来の課題
バルブ底面は奥まっているため、ポイント光などを用いた三角測距法の測定器では、面の測定に時間がかかるうえ、反射光が遮られ死角が生じました。
接触式の測定器で、底面の平坦さ（平面度）を測るには、細いニードル接触子で複数箇所を測定するため、検査タクトの増加と位置決めのシビアさが課題でした。
解決

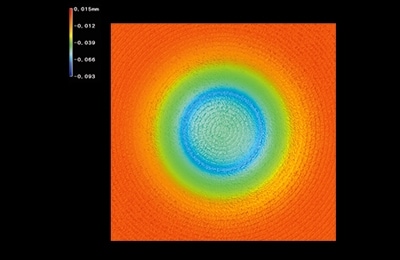

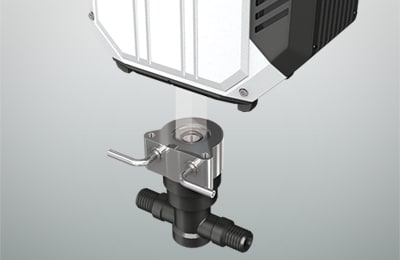

白色干渉方式の3D変位計であれば、直上から面で光を照射することで、わずか0.13秒で8万点もの高さデータを同軸で取得します。それにより、奥まった面であっても死角なしに測定することが可能です。ワークの材質・色・光沢の影響を受けないため、安定した自動全数検査を実現します。バルブ穴の位置情報も同時に取得できるため、ストローク位置が適正であるかも判別できます。
選定のポイント
“面で瞬時に高さ計測”する3D変位計「WI-5000シリーズ」は、
自動全数検査のさまざまな課題を3次元検査で解決します。
詳細はカタログをダウンロードしてご覧ください。
