金属製品・機械要素業界
プーリーの角度・寸法・打痕検査
プーリー側面の全周測定・検査を行います。角度やピッチなどの寸法測定はもちろん、打痕などの外観検査を同時に行うことで、プーリーの品質に要求される検査項目を網羅します。
従来の課題
従来の受光素子の感度が低い測定器では、斜面やV溝の形状測定が難しく、また、接触式の測定器では、接触子の位置決めが困難でした。熟練した検査員が抜き取りで測定していましたが、目視による外観検査は、工数がかかるうえ評価の定量化ができず、見落としのリスクも伴いました。
解決

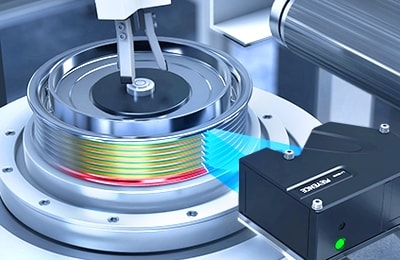

帯状のブルーレーザと超高感度CMOSを用いたインラインプロファイル測定器であれば、ワークの形状を問わず、斜面であっても高精細かつ安定した非接触測定が可能です。
また、回転させたプーリーの寸法や形状を高速かつ高精細に捉えることができ、打痕などの凹凸も同時に検査できます。ワークそのものの形状を測るため、回転する治具側に偏心があっても安定した自動測定・検査が可能です。
選定のポイント
“動いているワークも測定可能”なプロファイル測定器「LJ-X8000シリーズ」は、
自動全数検査のさまざまな課題を3次元検査で解決します。
詳細はカタログをダウンロードしてご覧ください。
