Smr1/Smr2 突出山部/谷部とコア部を分離する負荷面積率

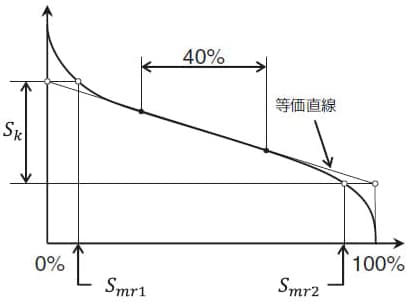

Smr1およびSmr2は、それぞれコア部の上部の高さと負荷曲線の交点における負荷面積率、コア部の下部の高さと負荷曲線の交点における負荷面積率を表します。

Skはコア部の高さ、Smr1はコア部と突出山部をわける負荷面積率、Smr2はコア部と突出谷部をわける負荷面積率を表します。

Smr1/Smr2 突出山部/谷部とコア部を分離する負荷面積率

突出山部は初期摩耗により、削られる領域を表します。
Spkは突出山部の平均高さを表します。

突出谷部は潤滑性を向上させるために、表面に塗った液体が溜まる領域を表します。
Svkは突出谷部の平均深さを表します。
