ここでは、通信状況を確認する方法について説明します。
無線ネットワークの通信状況およびコントローラ・ユニットの状態を一覧で確認できます。
ネットワーク経路
ネットワークの経路は、コントローラ／ユニット間を結ぶ線で表示されます。
|
表示 |
説明 |
|
|

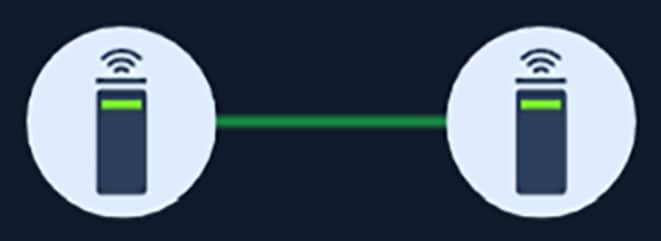

通信は正常です。 |
|
|

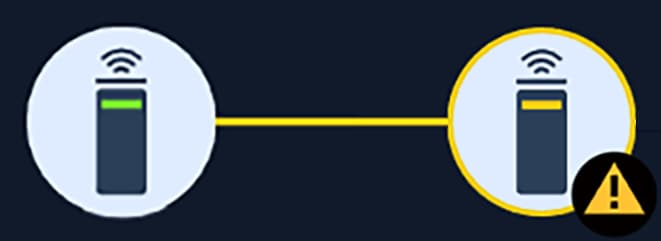

ユニット間通信の経路または機器で警告が発生しています。 |
|
|

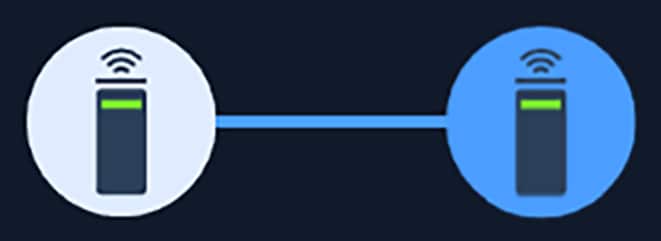

コントローラ／ユニットを選択中。 |
|
|
［冗長経路］を選択すると、選択されたユニットの冗長経路が表示されます。冗長経路が存在すると、現在の経路で通信ができなくなった場合に、冗長経路への経路切換がおこなわれ通信が再開されます。
|
詳細表示部に、無線ネットワークの通信状況がアイコンと説明文で表示されます。
|
表示 |
説明 |
|
|

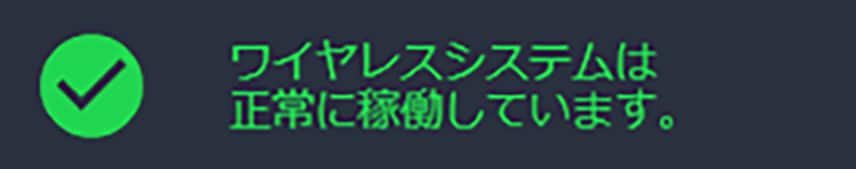

通信は正常です。 |
|
|

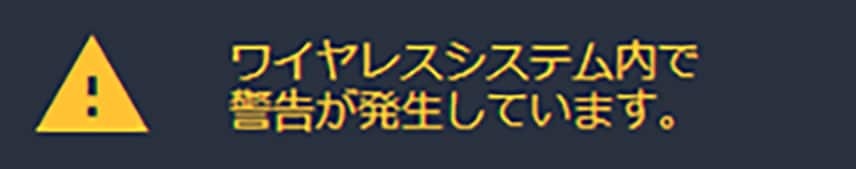

無線ネットワーク内に警告があります。 警告のコントローラ／ユニットを選択して状態を確認してください。 |
|
|

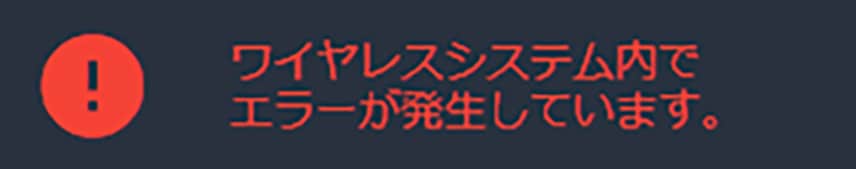

無線ネットワーク内にエラーがあります。 エラーのコントローラ／ユニットを選択して状態を確認してください。 |
|
|
無線ネットワーク内に対象のユニットが見つかりませんでした。 該当ユニットの電源状態および周辺環境を確認してください。 |
|
|
［ユニット一覧］の下のプルダウンメニューで、ユニットの情報として表示する内容（ユニットの状態／電波強度／電波使用率）を切り換えられます。またコントローラおよびユニットを選択すると、選択した機器の詳細な通信状況を確認できます。 |
コントローラのアイコンを選択して、コントローラの状態、および通信状況を確認できます。
コントローラの状態
コントローラは以下のアイコンで表示されます。
|
表示 |
説明 |
|
|
通信は正常です。 |
|
|
コントローラで警告が発生しています。 |
|
|
コントローラでエラーが発生しています。 |
を選択すると、対処方法の例が表示されます。参考にして対処してください。
アイコンを選択すると、アイコンの背景が青色に変わり、詳細表示部に通信状況が表示されます。
通信状況

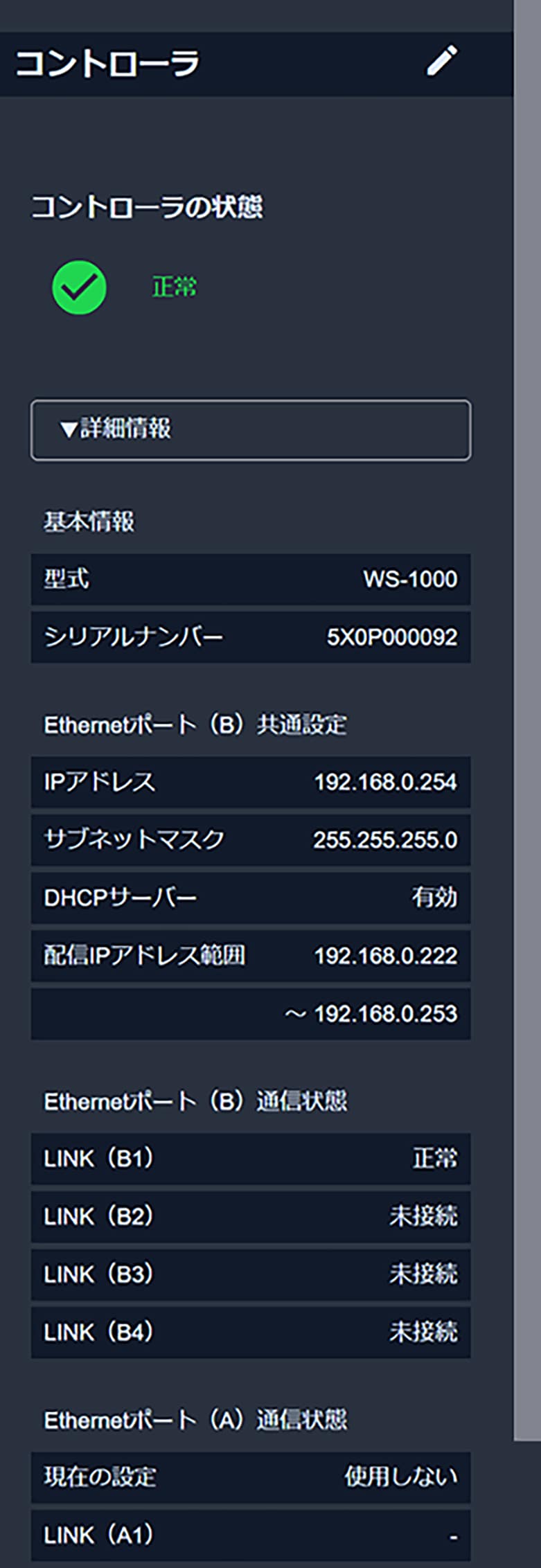

コントローラのアイコンを選択すると、詳細表示部に通信状況が表示されます。
|
項目 |
説明 |
||
|
コントローラの名前 |
選択したコントローラの名称が表示されます。 |
||
|
コントローラの状態 |
選択したコントローラの状態が表示されます。無線ネットワークの通信状況と同様に、警告／エラーが発生している場合は、アイコンと説明文が表示されます。 |
||
|
詳細情報 |
選択すると、コントローラの現在の設定とポートごとの通信状況を確認できます。 |
||
|
|
基本情報 |
|
|
|
|
型式 |
型式情報が表示されます。 |
|
|
シリアルナンバー |
シリアルナンバーが表示されます。 |
||
|
Ethernetポート（B）共通設定 |
|
||
|
|
IPアドレス |
コントローラのIPアドレスが表示されます。 |
|
|
サブネットマスク |
コントローラのサブネットマスクが表示されます。 |
||
|
DHCPサーバー |
DHCPサーバーが有効かどうかが表示されます。 |
||
|
配信IPアドレス範囲 |
DHCPサーバーが有効の場合に、配信IPアドレスの範囲(配信先頭アドレス～配信末尾アドレス）が表示されます。 |
||
|
Ethernetポート（B）通信状態 |
ポートごとに通信状況が表示されます。 |
||
|
|
LINK（B1）～LINK（B4） |
各ポートのLINK状態が表示されます。 •正常：通信可能です。 •未接続：未接続のため通信できません。 |
|
|
Ethernetポート（A）通信状態 |
|
||
|
|
現在の設定 |
Ethernetポート（A）を使用するかどうかが表示されます。 |
|
|
LINK（A1） |
AポートのLINK状態が表示されます。 •正常：通信可能です。 •未接続：未接続のため通信できません。 |
||
|
受信速度 |
該当のポートの受信速度（Kbps）が表示されます。 |
||
|
送信速度 |
該当のポートの送信速度（Kbps）が表示されます。 |
||
を選択すると、名称を変更できます。|
|
コントローラのネットワークに関する設定は、［設定・ツール］タブの［設定］－［イーサネット］で設定できます。 |
ユニットのアイコンを選択して、ユニットの状態、および通信状況を確認できます。
ユニットの状態
ユニットは、以下のアイコンで表示されます。
|
表示 |
説明 |
|
|
アクセスポイント機能付きの機種（WS-A01）。 通信は正常です。 |
|
|
アクセスポイント機能付きのIP67対応機種（WS-G01）。 通信は正常です。 |
|
|
アクセスポイント機能なしの機種（WS-B01）。 通信は正常です。 |
|
|
ユニットで警告が発生しています。 アイコンを選択して、詳細表示部で警告内容を確認して対処してください。 |
|
|
ユニットでエラーが発生しています。 アイコンを選択して、詳細表示部でエラー内容を確認して対処してください。 |
|
|
ユニットIPアドレス変換機能を設定しているユニットです。 |
|
|
見つけることができなかったユニットです。 該当ユニットの電源状態および周辺環境を確認してください。 |
アイコンを選択すると、アイコンの背景が青色に変わり、詳細表示部に通信状況が表示されます。
通信状況

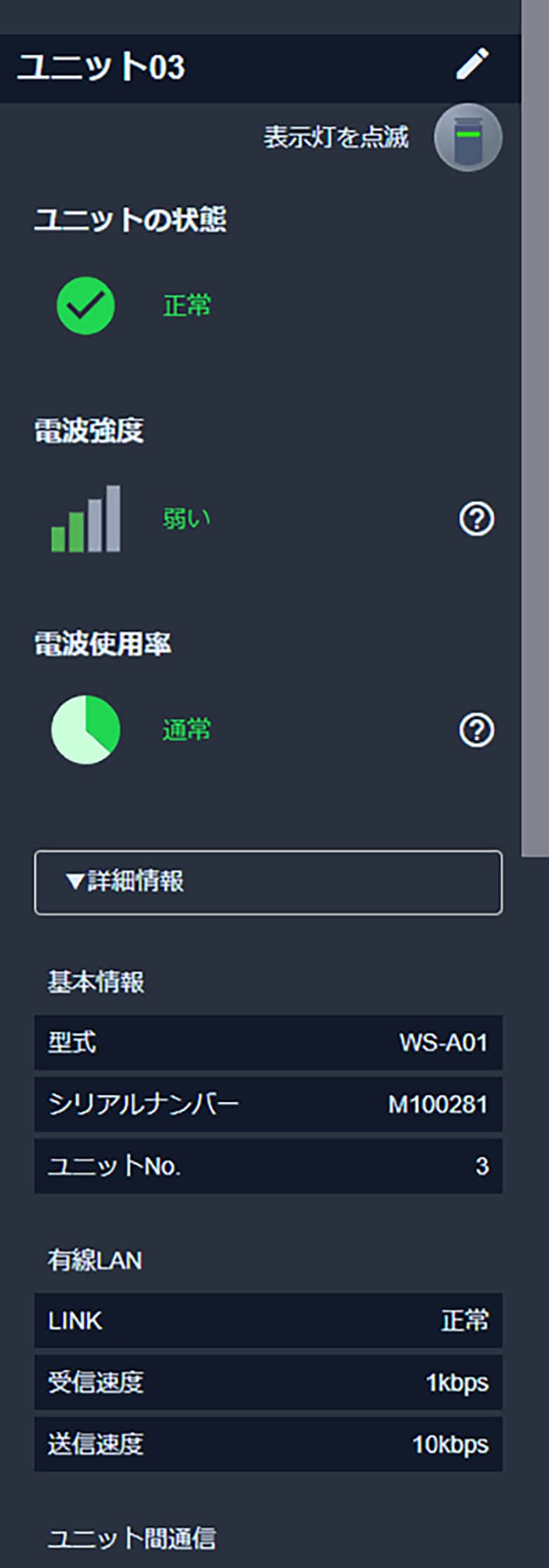

ユニットのアイコンを選択すると、詳細表示部に通信状況が表示されます。
|
項目 |
説明 |
||
|
ユニットの名前 |
選択したユニットの名称が表示されます。 |
||
|
表示灯を点滅 |
ユニットの表示灯の点灯/点滅状態を変更します。アイコンの点灯／点滅状態と連動して、ユニットの表示灯が点灯／点滅します。 |
||
|
ユニットの状態 |
選択したユニットの状態が表示されます。無線ネットワークの通信状況と同様に、警告／エラーが発生している場合は、アイコンと説明文が表示されます。 |
||
|
電波強度 |
ユニットが受信する電波強度の状態が表示されます。 •警告：70%以上。電波強度が強すぎる状態。 •正常：15%以上70%未満。 •警告：15%未満。電波強度が弱すぎる状態のため、通信が途切れやすくなっています。 •喪失：ユニットが未接続の状態。 電波強度の数値は、詳細情報で確認できます。
|
||
|
電波使用率 |
周囲の無線の使用率の状態が表示されます。 •正常：70％未満。空きがあり正常に通信できます。 •警告：70％以上。空きが少なく、通信が途切れやすくなっています。 •喪失：ユニットが検出できていません。通信できません。 電波使用率の数値は、詳細情報で確認できます。
|
||
|
選択すると、通信方法（有線LAN／ユニット間通信／アクセスポイント通信）ごとにユニットの通信状況を確認できます。 |
|||
|
|
基本情報 |
|
|
|
|
型式 |
型式情報が表示されます。 |
|
|
シリアルナンバー |
シリアルナンバーが表示されます。 |
||
|
ユニットNo. |
コントローラ管理上のユニットの割当番号が表示されます。 |
||
|
有線LAN |
ユニットのポートの通信状況が表示されます。 |
||
|
|
LINK状態 |
各ポートのLINK状態が表示されます。 •正常：通信可能です。 •未接続：未接続のため通信できません。 |
|
|
受信速度 |
該当のポートの受信速度（Kbps）が表示されます。 |
||
|
送信速度 |
該当のポートの送信速度（Kbps）が表示されます。 |
||
|
ユニット間通信 |
ユニット間の通信の状態が表示されます。 |
||
|
|
周波数 |
ユニット間の通信で使用している周波数が表示されます。 |
|
|
チャンネル |
ユニット間の通信で使用しているチャンネルが表示されます。 |
||
|
帯域幅 |
ユニット間の通信で使用している帯域幅が表示されます。 |
||
|
電波強度*1 |
ユニットが受信する電波強度（0～100%）が表示されます。 |
||
|
電波使用率 |
周囲の無線の使用率（0～100%）、およびその内訳（送信、受信、他機器、ノイズ）が表示されます。 |
||
|
アクセスポイント*2 |
アクセスポイント機能による通信の状態が表示されます。 |
||
|
|
現在の設定 |
アクセスポイントとして使用するかどうかが表示されます。 |
|
|
周波数 |
アクセスポイントで使用している周波数が表示されます。 |
||
|
チャンネル |
アクセスポイントで使用しているチャンネルが表示されます。 |
||
|
帯域幅 |
アクセスポイントで使用している帯域幅が表示されます。 |
||
|
電波使用率 |
周囲の無線の使用率（0～100%）、およびその内訳（送信、受信、他機器、ノイズ）が表示されます。 |
||
|
接続機器のMACアドレス |
アクセスポイント機能で接続されている機器（最大32台）のMACアドレスが表示されます。 |
||
*1:コントローラとLANケーブルで接続されているユニットは、"-"で表示されます。
*2:アクセスポイント機能を使用しないユニットは、"-"で表示されます。
