解析に役立つ便利機能

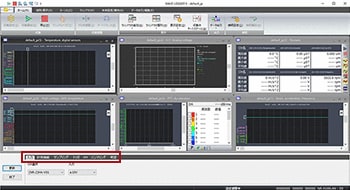

波形を見ながら直感的に収集設定したい！

波形の下に収集条件設定窓が表示されます。
変更するとリアルタイムに反映され、直感的に素早く収集条件決めが行なえます。

STEP1
【本体設定/操作(A)】－【調整モード(A)】ボタンをクリック。

→調整モードを起動します。

タブの種類

1. 入力ch選択、入力レンジ設定
2. 計測機能フィルタ設定
3. サンプリング周期、データ長設定
4. トリガトリガ設定
5. FFT
6. ハンマリング
7. 判定判定設定

STEP2

最後に終了ボタンを押します。

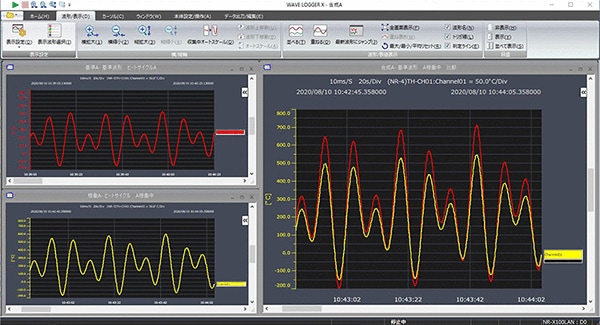

計測中に過去のデータと比較観測したい！

計測中に、過去の計測データを開けます。
基準波形との照合などに便利です。いくつでも自由に保存データを開けます。

STEP1
【ファイル】-【波形データ】-【波形データ読み出し】-【ファイルから読み出し】を選択し、波形データファイルを開きます。

→過去の基準波形を読み出します

STEP2
【横に並べる】または【縦に並べる】を選択します。

1. 左右に並べて表示
2. 上下に並べて表示

STEP3
該当する箇所を比較観察します。

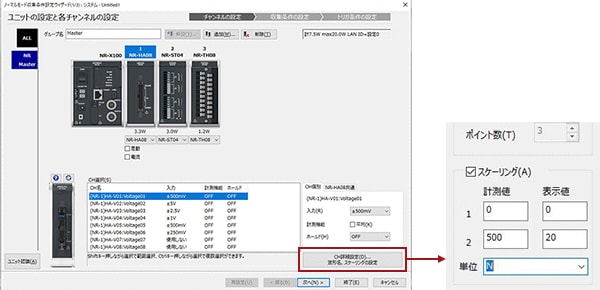

計測値を物理値に変化して単位もつけて表示したい！

0-5Vや4-20mAなどの計装用信号で出力を、「atm」や「kgf」などの物理値へ変換したいときに便利です。

STEP2
【CH詳細設定】ボタンを押します。

STEP3
該当チャンネルの「スケーリング」を設定します。

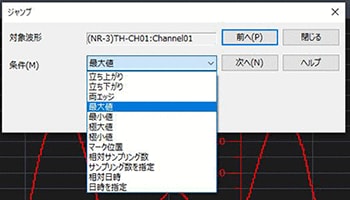

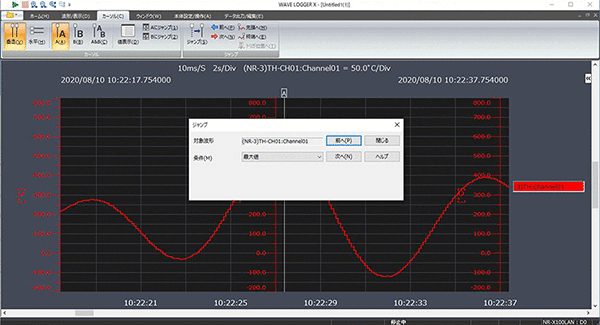

最大・最小・マーク部分などを検索したい！

計測データ中の特徴的な部分を瞬時に検索できます。
検索カテゴリは、「最大・最小・マーク位置」など12種類あります。

STEP1
検索したい波形ウィンドウをクリックします。

STEP3
条件を選択し【前（次）へ】ボタンを押します。

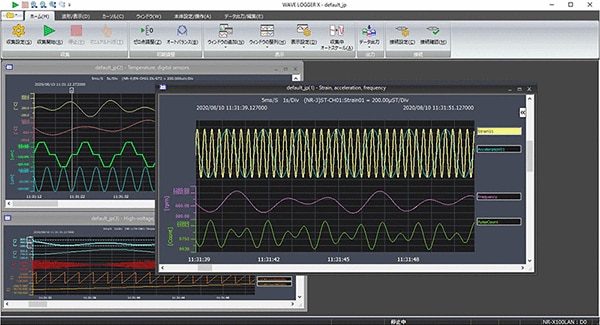

異なるデータファイルを重ねて比較したい！

事象変化の確認に、別時系のデータファイルを比較できます。
記録紙を重ねて透かしみるようにできる機能です。

STEP3
インポートしたい波形ファイルとチャンネルを選びインポートします。

大量のデータを保存時に圧縮したい！

表計算ソフトは、扱えるデータ数に制限があります。
例えばExcelの場合、65536データ（行）までの制限です。
データ量がそれ以上の場合、データ圧縮が便利です。

STEP3
データ圧縮処理を指定し、保存を実行します。

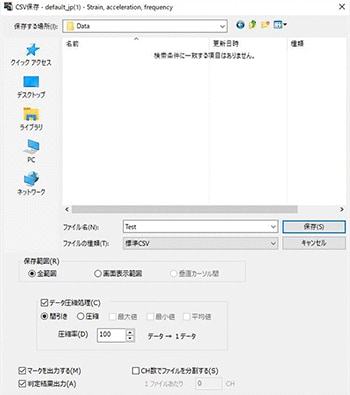

たくさんの記録したデータを一気にCSV変換したい！

データファイル形式は、専用バイナリ形式と表計算ソフト用形式の2通りがあります。
バイナリ形式から表計算ソフト用への変換方法をご紹介します。

STEP1
変換したいデータウィンドウをクリックし、アクティブ状態にします。

STEP2
【データ出力/編集】－【CSV出力】を選択します。

STEP3
保存を実行します。
必要であればデータ保存範囲や圧縮処理を指定します。

本手順は、計測済みデータファイルを変換する方法です。
CSV形式データファイルは、他に

• 自動保存時
• 専用ユーティリティ

で変換の2通りで得られます。

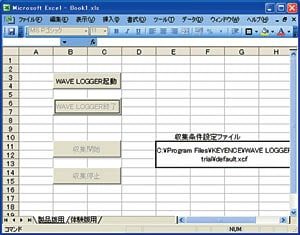

計測スタート・表示・記録など、いつもの操作を自動化したい！

定形の検査や実験などを行い、表計算ソフトで解析、という一連の作業を自動化できると便利です。
マクロやプログラミング言語から波形ソフトを簡単に制御できます。

STEP1
自動化させたい作業内容を設計します。

STEP2
Excelの【ツール】－【マクロ】－【Visual Basic Editor】をクリックします。

STEP3
専用コマンド（オートメーションサーバ）を用いてプログラミングします。
※プログラム例やマニュアルはレコーダソフトに同梱されています。

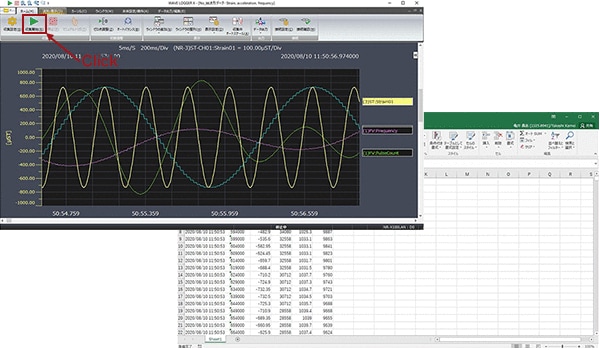

超高速・リアルタイムExcel転送

最新のレコーダは測定データを「紙」ではなく「データ」として保存することが一般的。「超高速・リアルタイムExcel転送」は解析によく使用する『Excel』へデータをリアルタイムに転送し、ワークシートにデータを書き込める“らくらく”機能。データの変換、保存、読み出しなど、解析・レポート作成の手間が大幅に削減できます。

波形計測と同時に計測値をExcelにダイレクト入力！

• リアルタイム転送対応65,000行の計測データをわずか10秒で転送するリアルタイム性
• オフライン転送(計測後のデータ転送)時はデータの間引き・圧縮で行数制約に対応

間引き

データを任意の間隔で飛ばして転送

圧縮

データを任意の区間で平均・最大値・最小値に演算後転送
