CompoNet
ここではCompoNetについて説明します。
概要
CompoNetとは2007年にODVAにより開発されたオープンネットワークです。DeviceNet®、EtherNet/IP®同様にCIPを使用したネットワークになっており、センサやアクチュエータとの小点数データリンクに特化したネットワークとなっています。
配線方法と通信プロトコル
配線方法
通信用の信号線2本と電源供給用の2本の線の合計4本の線を使用して配線します。
接続ケーブルには、丸型コネクタケーブルとフラットケーブルを選択でき、バス型・ツリー型のトポロジーに対応しています。伝送レートは93.75kbps~4Mbpsまで選択でき、最大で1500m(93.75kbps時)まで延長できます。

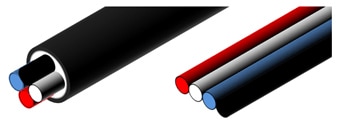

丸型コネクタケーブルとフラットケーブル
通信プロトコル
DeviceNet®/EtherNet/IP®と同様にCIPプロトコルに対応しています。通常のポーリング方式での通信と比較して、マルチキャスト方式とTDMA(Time-Division Multiple-Access)方式を組み合わせて通信することで高速化しています。

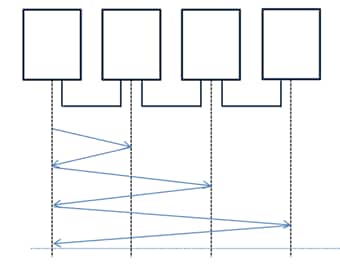

ボーリング
方式

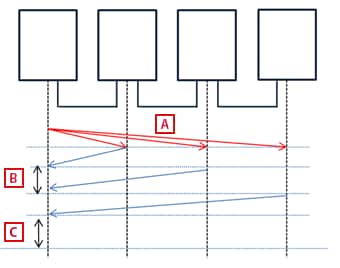

マルチキャスト伝送+TDMA方式
マルチキャスト通信
TDMA方式で時間管理
短縮時間
マルチキャスト方式でコマンド・レスポンス回数を削減
レスポンスタイミングはTDMA方式で管理
特徴
CompoNetはマスタ・スレーブ方式でマスタ、スレーブ間が通信しています。従来のポーリング方式ではなく、マスタから全スレーブに対して、同時にコマンドを送信(マルチキャスト)し、TDMA方式でスレーブからのデータ送信タイミングを管理することで、スレーブの信号が衝突しないように調整しています。それぞれのスレーブに対して毎回コマンドを送信する必要がなくなるため、通信に必要な時間を短縮できます。
