公差記入枠について

幾何公差は「公差記入枠」に記載します。ここでは、公差記入枠の読み方と書き方について解説します。

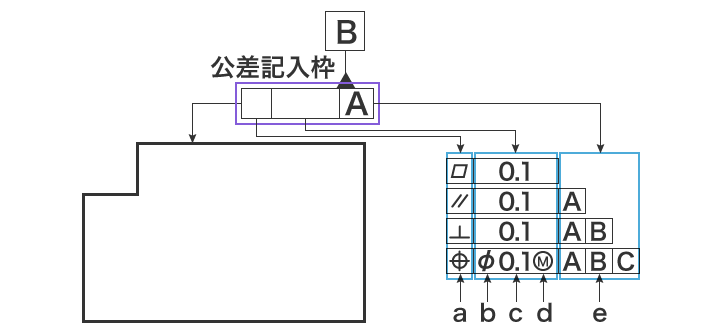

公差記入枠には、以下の要素を記入します。

a 幾何特性記号: 幾何公差の種類を記入する。
b 直径の記号（必要時）: 記入が必要な幾何特性は以下の通り。
2次元平面上の円の中の領域：位置度、同心度
3次元空間上の円柱の中の領域：真直度、平行度、直角度、傾斜度、位置度、同軸度、
3次元空間上の球体の中の領域：位置度
c 幾何公差値: 公差の値。単位は「mm （ミリメートル）」。
d 実体公差・共通公差領域など: 主なものとしては、「（最大実体公差）」や「（最小実体公差）」、「CZ （共通公差領域：Common Zone）」など。その他、、など。
e 優先データム: 設計者が優先して基準にしたい部分をデータムとして指定する。複数のデータムを指示する場合は、左から右へ優先順位が高い順に記入する。
一般に、設計者は優先度が高い順にデータムのアルファベットを決めるため、通常はアルファベットの順に優先度が高くなる。
