アーク溶接の種類と原理

非消耗電極式と消耗電極式に大別される「アーク溶接」の種類やアークの発生、溶着原理についてご紹介します。

アーク溶接の種類

「融接」のなかでも「アーク溶接」は、さまざまな産業分野で幅広く用いられている溶接法です。
特徴や装置の機構、使用するガスなどによって細分化していますが、「ティグ溶接」「ミグ溶接」「マグ溶接」などシールドガスによって溶接部を大気から保護するガスシールドアーク溶接は、自動化にも適していることから、広範囲で用いられています。

ガスシールドアーク溶接を含む「アーク溶接」は、溶接棒（またはワイヤ）が溶ける「消耗電極式（溶極式）」と、溶けない「非消耗電極式（非溶極式）」の2種類に大別できます。

アーク溶接
電極消耗	溶接法
非消耗電極式（非溶極式）	ティグ溶接プラズマ溶接
消耗電極式（溶極式）	被覆アーク溶接マグ溶接ミグ溶接エレクトロガスアーク溶接（EGW）

この分類は一例です。分類にはさまざまな手法があり、必ずしも上の表のとおりとは限りません。

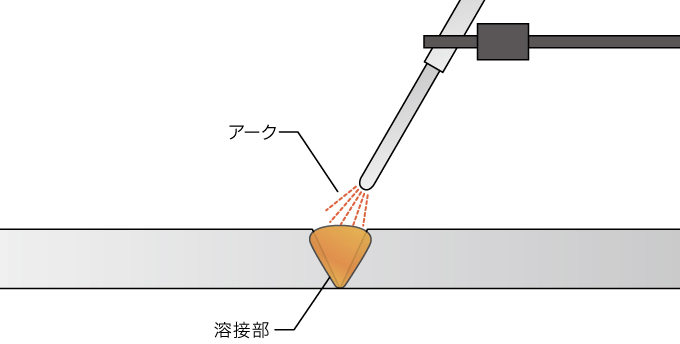

アーク溶接のメカニズム

アーク溶接では、「アーク放電」という電気的現象を利用します。アーク放電とは、気体の放電現象の一種で、空気中に発生する電流のことです。空間的に離れた2つの電極に電圧をかけていくと、やがて空気の絶縁が破壊されて2つの電極の間に電流が発生し、同時に強い光と高い熱を発生します。このとき発生する弧（Arc）状の光を「アーク」といい、アークの熱を熱源として利用する溶接方法が「アーク溶接」です。
アーク溶接では、電極（溶接棒またはワイヤ）にプラス、母材にマイナスの電圧をかけます。すると、母材から電極へのアークが発生します。
アークの出力電流は約5A～1,000A、出力電圧は8～40V程度。アークの温度は約5,000°C～20,000°C。鉄の融解温度は約1,500°C。母材と電極は、高温になり溶け込んで接合されます。
